УЗМ-50М УХЛ4 Umin 170В, Umax 265В устройство защиты многофункциональное Лидер продаж

 УЗМ-50М УХЛ4 Umin 170В, Umax 265В устройство защиты многофункциональное
 УЗМ-50М УХЛ4 Umin 170В, Umax 265В устройство защиты многофункциональное

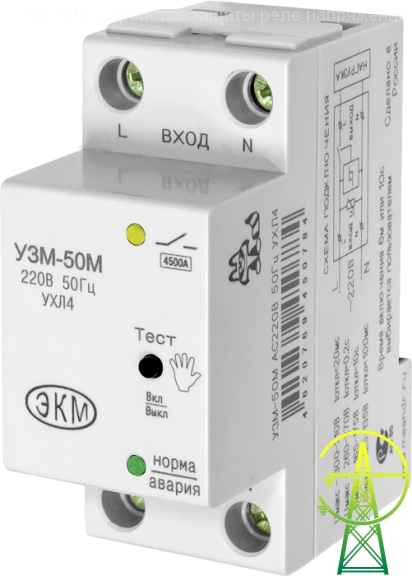

   Устройство защиты многофункциональное - реле напряжения с фиксированными при производстве пороговыми значениями нижнего и верхнего пределов значения напряжения отключения Umin 170В, Umax 265В. Это позволяет избежать несанкционированную пользователем перенастройку установленных значений (например, при установке на лестничной площадке многоквартирного жилого дома).

1 932 руб

Артикул 4640016931934
Бренд Меандр (MEA)
Паспорт/Руководство (PDF) Загрузить

Описание

   Устройство защиты многофункциональное УЗМ (далее - устройство) предназначено для отключения оборудования при снижении и повышении сетевого напряжения в однофазных сетях, защиты подключённого к нему оборудования (в квартире, офисе и пр.) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или электромагнитов, тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром.

   КОНСТРУКЦИЯ УСТРОЙСТВА
   Устройство представляет собой реле контроля напряжения с мощным электромагнитным реле на выходе, дополненное варисторной защитой. Устройство устанавливается на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) с передним подключением проводов питания коммутируемых электрических цепей. Клеммы туннельной конструкции обеспечивают надёжный зажим проводов суммарным сечением до 35 мм2.  На лицевой панели УЗМ расположены два индикатора – двухцветный (зелёный/красный) «норма-авария» и жёлтый включения контакта реле, кнопка «ТЕСТ» ручного управления. УЗМ-51М дополнительно имеет ручки регулировки верхнего и нижнего порогов отключения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ УЗМ-50М И УЗМ-51М
Параметр
Ед.изм.
УЗМ-50М
УЗМ-51М
Параметры защиты
Уровень ограничения напряжения при токе помехи 100А, не более
кВ
1,2
Максимальная энергия поглощения (одиночный импульс 10/1000мкс)
Дж
200
Максимальный ток поглощения, одиночный импульс 8/20мкс / повторяющиеся импульсы 8/20мкс
А
8000/6000
Время срабатывания импульсной защиты
нс
<25
Порог отключения нагрузки при повышении напряжения, Uверх
В
265
240, 250, 255, 260, 265, 270, 275, 280, 285, 290
Верхний порог ускоренного отключения нагрузки при повышении напряжения выше верхнего критического порога, Uверх.кр.
В
300 ± 15
300 ± 15
Порог отключения нагрузки при снижении напряжения, Uниз
В
170
210, 190, 175, 160, 150, 140, 130, 120, 110, 100
Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, Uниз.кр
В
130 ± 10
80± 10
Гистерезис возврата верхнего и нижнего порога от установленного значения
%
3
Питание
Номинальное напряжение питания
В
230
Частота напряжения питания
Гц
50
Максимальное напряжение питания
В
440
Потребляемая мощность
Вт
1,5
Потребление электроэнергии
Вт*ч
1,5
Коммутирующая способность контактов
Номинальный ток нагрузки, (при сечении подключённых проводников не менее 16мм², медь)
А
63
Номинальная мощность нагрузки (AC250В)
кВт
14,5
Максимальный ток нагрузки, (активная – АС1, 30мин)
А
80
Максимальная мощность нагрузки (АС 250В – АС1, 30мин)
кВт
20,0
Максимальный допустимый ток короткого замыкания
А
4500
Технические данные
Задержка включения /повторного включения, выбирается пользователем

6мин/10с
Задержка ускоренного отключения по верхнему критическому порогу
мс
20
Задержка ускоренного отключения по нижнему критическому порогу
мс
100
Задержка отключения при повышении напряжения выше верхнего порога
с
0,2
Задержка отключения при снижении напряжения ниже нижнего порога
с
10
Сечение подключаемых проводников не менее
мм?
0,5-25 (20-4 AWG)
Диапазон рабочих температур (по исполнениям)
°С
-25…+55 (УХЛ4)
-40…+55 (УХЛ2)
Температура хранения°С-40...+70
Помехоустойчивость от пачек импульсов в соответствии с
ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)
уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с
ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)
уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)УХЛ4 или УХЛ2
Степень защиты реле по корпусу / по клеммам по ГОСТ 14254-96IP40/IP0
Степень загрязнения в соответствии с ГОСТ 9920-892
Относительная влажность воздуха%до 80 (при 25°С)
Высота над уровнем морямдо 2000
Рабочее положение в пространствепроизвольное
Режим работыкруглосуточный
Габаритные размерымм83х35х67
Масса, не более
кг
0,16
Срок службы, не менее
лет
10


Ниже приведены габаритные размеры и возможная схема подключения устройства защиты многофункционального - реле напряжения УЗМ-50М
Схема подключения УЗМ-50М
