РКН-1-1-15 АС230В УХЛ4 реле контроля напряжения
    |
<p style="text-align: justify; text-indent: 21.3pt;"><font color="#005824">Реле контроля напряжения <b>РКН-1-15</b> предназначено для контроля напряжения однофазной сети переменного тока или цепи постоянного тока в зависимости от модификации реле. Устройство контролирует допустимые значения напряжения, в зависимости от их установленных верхнего и нижнего пороговых значений. В данной ситуации прибор производит переключение двух групп исполнительных контактов с регулируемой задержкой времени от 0,1 до 10 секунд. Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется.</font></p> <p style="text-align: justify; text-indent: 21.3pt;"><font color="#005824">Возможны к поставке модификации реле в зависимости от контролируемого напряжения и климатического исполнения. Изделия по специальному исполнению отгружаются покупателям с минимальной нормой отгрузки от 5 штук. Возможность изготовления под другие номинальные напряжения требует дополнительного согласования. </font></p> <div align="center"> <table border="0" cellspacing="0" cellpadding="0" style="margin-left: 12.5pt;"> <tbody> <tr> <td width="95" style="width: 70.9pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><b><font color="#005824">Артикул</font></b></p> </td> <td width="151" style="width: 113.6pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><b><font color="#005824">Маркировка</font></b></p> </td> <td width="47" style="width: 35.2pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><b><font color="#005824">Цена (руб.)</font></b></p> </td> <td width="86" style="width: 64.35pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><b><font color="#005824">Исполнение</font></b></p> </td> </tr> <tr> <td width="95" style="width: 70.9pt; padding: 0cm 5.4pt; border-image: initial;"> <p><b><font color="#005824">4640016933860</font></b></p> </td> <td width="151" style="width: 113.6pt; padding: 0cm 5.4pt; border-image: initial;"> <p><b><font color="#005824">РКН-1-1-15 АС230В УХЛ4</font></b></p> </td> <td width="47" style="width: 35.2pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><b><font color="#005824">1628</font></b></p> </td> <td width="86" style="width: 64.35pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><b><font color="#005824">Стандартное</font></b></p> </td> </tr> <tr> <td width="95" style="width: 70.9pt; padding: 0cm 5.4pt; border-image: initial;"> <p><font color="#005824">4640016933853</font></p> </td> <td width="151" style="width: 113.6pt; padding: 0cm 5.4pt; border-image: initial;"> <p><font color="#005824">РКН-1-1-15 АС230В УХЛ2</font></p> </td> <td width="47" style="width: 35.2pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><font color="#005824">1791</font></p> </td> <td width="86" style="width: 64.35pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><font color="#005824">Специальное</font></p> </td> </tr> <tr> <td width="95" style="width: 70.9pt; padding: 0cm 5.4pt; border-image: initial;"> <p><font color="#005824">4640016931248</font></p> </td> <td width="151" style="width: 113.6pt; padding: 0cm 5.4pt; border-image: initial;"> <p><font color="#005824">РКН-1-1-15 DC100В УХЛ4</font></p> </td> <td width="47" style="width: 35.2pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><font color="#005824">1890</font></p> </td> <td width="86" style="width: 64.35pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><font color="#005824">Специальное</font></p> </td> </tr> <tr> <td width="95" style="width: 70.9pt; padding: 0cm 5.4pt; border-image: initial;"> <p><font color="#005824">4640016931163</font></p> </td> <td width="151" style="width: 113.6pt; padding: 0cm 5.4pt; border-image: initial;"> <p><font color="#005824">РКН-1-1-15 DC220В ТМ</font></p> </td> <td width="47" style="width: 35.2pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><font color="#005824">1890</font></p> </td> <td width="86" style="width: 64.35pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><font color="#005824">Специальное</font></p> </td> </tr> <tr> <td width="95" style="width: 70.9pt; padding: 0cm 5.4pt; border-image: initial;"> <p><font color="#005824">4640016931170</font></p> </td> <td width="151" style="width: 113.6pt; padding: 0cm 5.4pt; border-image: initial;"> <p><font color="#005824">РКН-1-1-15 DC220В УХЛ2</font></p> </td> <td width="47" style="width: 35.2pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><font color="#005824">1890</font></p> </td> <td width="86" style="width: 64.35pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><font color="#005824">Специальное</font></p> </td> </tr> <tr> <td width="95" style="width: 70.9pt; padding: 0cm 5.4pt; border-image: initial;"> <p><font color="#005824">4640016931187</font></p> </td> <td width="151" style="width: 113.6pt; padding: 0cm 5.4pt; border-image: initial;"> <p><font color="#005824">РКН-1-1-15 DC220В УХЛ4</font></p> </td> <td width="47" style="width: 35.2pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><font color="#005824">1890</font></p> </td> <td width="86" style="width: 64.35pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><font color="#005824">Специальное</font></p> </td> </tr> <tr> <td width="95" style="width: 70.9pt; padding: 0cm 5.4pt; border-image: initial;"> <p><font color="#005824">4640016931194</font></p> </td> <td width="151" style="width: 113.6pt; padding: 0cm 5.4pt; border-image: initial;"> <p><font color="#005824">РКН-1-1-15 DC24В ТМ</font></p> </td> <td width="47" style="width: 35.2pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><font color="#005824">1890</font></p> </td> <td width="86" style="width: 64.35pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><font color="#005824">Специальное</font></p> </td> </tr> <tr> <td width="95" style="width: 70.9pt; padding: 0cm 5.4pt; border-image: initial;"> <p><font color="#005824">4640016931200</font></p> </td> <td width="151" style="width: 113.6pt; padding: 0cm 5.4pt; border-image: initial;"> <p><font color="#005824">РКН-1-1-15 DC24В УХЛ2</font></p> </td> <td width="47" style="width: 35.2pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><font color="#005824">1890</font></p> </td> <td width="86" style="width: 64.35pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><font color="#005824">Специальное</font></p> </td> </tr> <tr> <td width="95" style="width: 70.9pt; padding: 0cm 5.4pt; border-image: initial;"> <p><font color="#005824">4640016931217</font></p> </td> <td width="151" style="width: 113.6pt; padding: 0cm 5.4pt; border-image: initial;"> <p><font color="#005824">РКН-1-1-15 DC24В УХЛ4</font></p> </td> <td width="47" style="width: 35.2pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><font color="#005824">1890</font></p> </td> <td width="86" style="width: 64.35pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><font color="#005824">Специальное</font></p> </td> </tr> <tr> <td width="95" style="width: 70.9pt; padding: 0cm 5.4pt; border-image: initial;"> <p><font color="#005824">4640016931224</font></p> </td> <td width="151" style="width: 113.6pt; padding: 0cm 5.4pt; border-image: initial;"> <p><font color="#005824">РКН-1-1-15 DC48В УХЛ4</font></p> </td> <td width="47" style="width: 35.2pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><font color="#005824">1890</font></p> </td> <td width="86" style="width: 64.35pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><font color="#005824">Специальное</font></p> </td> </tr> <tr> <td width="95" style="width: 70.9pt; padding: 0cm 5.4pt; border-image: initial;"> <p><font color="#005824">4640016931989</font></p> </td> <td width="151" style="width: 113.6pt; padding: 0cm 5.4pt; border-image: initial;"> <p><font color="#005824">РКН-1-1-15 DC60В УХЛ2</font></p> </td> <td width="47" style="width: 35.2pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><font color="#005824">1890</font></p> </td> <td width="86" style="width: 64.35pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><font color="#005824">Специальное</font></p> </td> </tr> <tr> <td width="95" style="width: 70.9pt; padding: 0cm 5.4pt; border-image: initial;"> <p><font color="#005824">4640016931231</font></p> </td> <td width="151" style="width: 113.6pt; padding: 0cm 5.4pt; border-image: initial;"> <p><font color="#005824">РКН-1-1-15 DC60В УХЛ4</font></p> </td> <td width="47" style="width: 35.2pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><font color="#005824">1890</font></p> </td> <td width="86" style="width: 64.35pt; padding: 0cm 5.4pt; border-image: initial;"> <p align="center" style="text-align: center;"><font color="#005824">Специальное</font></p> </td> </tr> </tbody> </table> </div> <p style="text-align: justify; text-indent: 21.3pt;"> </p> <p style="text-align: justify; text-indent: 21.3pt;"><font color="#005824"><a href="http://reletorg.ru/catalog/products/00003762/00002908/" ><b>Далее…</b> </a> </font></p> 1 627 руб |
Описание

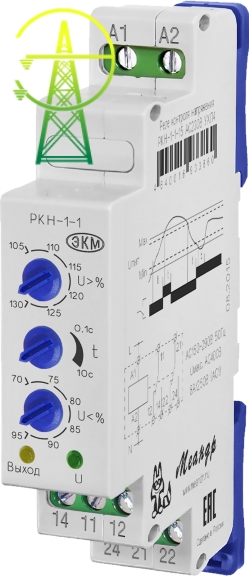

Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения (шириной 18 мм) с передним присоединением контролируемых проводников (они же питания) и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN рейку, шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность необходимо выдвинуть соответствующий замок, вверх или вниз относительно корпуса, до их фиксации. В выступающих частях замков предусмотрено винтовое крепление диаметром 4 мм.

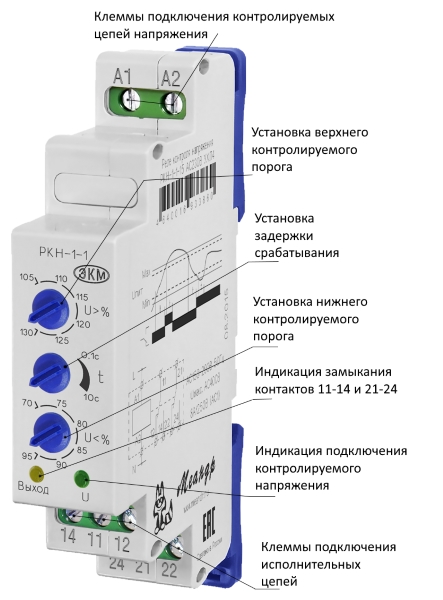

Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели расположены: поворотный переключатель верхнего порога срабатывания «U>%» и поворотный переключатель нижнего порога срабатывания «U<%» в процентном отношении к номинальному напряжению Un реле (в зависимости от его модификации). Поворотный регулятор задержки времени срабатывания «t», зелёный индикатор «U» сигнализирует о подаче напряжения к контролируемым цепям и желтый индикатор «Выход» осуществляет индикацию о переключении контактов выходной группы реле.

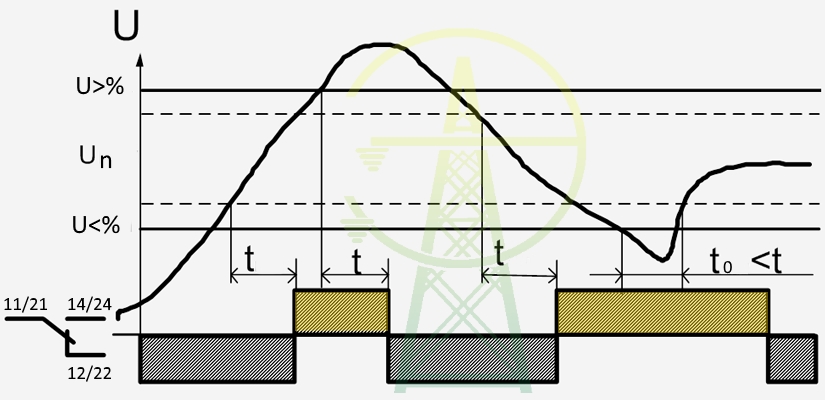

Режим работы контроля напряжения по верхнему и нижнему порогу представлен на нижеприведённой диаграмме. Диапазон изменения уставок по верхнему и нижнему порогам составляет 1,05…1,3 «U>%» по верхнему и 0,95…0,7 по нижнему порогу «U<%» соответственно.

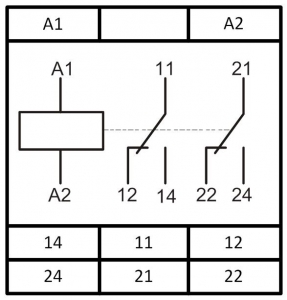

При подаче контролируемого напряжения на контакты А1 и А2 реле, если напряжение сети находится в установленном диапазоне, встроенное реле включается (замыкаются контакты 11-14 и 21-24) после отсчёта выставленной задержки срабатывания t и загорается желтый индикатор «Выход». Если напряжение сети отклонилось от установленных значений на время не менее установленной задержки срабатывания t, встроенное реле выключается (контакты 11-12 и 21-22 замыкаются), и выключается индикация «Выход».
Более подробно о режимах эксплуатации, настройке и подключении данного реле контроля однофазного напряжения можно ознакомиться в паспорте на данное изделие и приведённой ниже таблице.
Технические параметры реле РКН-1-1-15
|
Параметр |
Ед.изм. |
AC230В |
DC24В |
DC48В |
DC60В |
DC100В |
DC220В |
|
Номинальное напряжение Un |
В |
230 |
24 |
48 |
60 |
100 |
220 |
|
Максимальное допустимое напряжение контроля (питания) |
В |
400 |
36 |
72 |
90 |
150 |
290 |
|
Контроль перенапряжения, Uном |
% |
+5...+30 | |||||
|
Контроль снижения напряжения, Uном |
% |
-30...-5 | |||||
|
Точность установки порогов напряжения, Uном |
% |
5 | |||||
|
Точность измерения, Uном |
% |
2 | |||||
|
Гистерезис напряжения порога срабатывания, Uном |
% |
5 | |||||
|
Диапазон установки времени задержки |
с |
0,1-10 | |||||
|
Время включения, tвкл |
мс |
200 | |||||
|
Мощность, потребляемая от сети, не более |
ВА |
4 | |||||
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) |
А |
8 | |||||
|
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1) |
ВА/Вт |
2000/240 | |||||
|
Максимальное коммутируемое напряжение |
В |
400 (AC1/2А) | |||||
|
Максимальное напряжение между цепями питания и контактами реле |
В |
АС2000 (50Гц - 1мин) | |||||
|
Механическая износостойкость, не менее |
циклов |
10x106 | |||||
|
Электрическая износостойкость, не менее |
циклов |
100000 | |||||
|
Количество и тип выходных контактов |
2 переключающие группы | ||||||
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ4 или УХЛ2 или ТМ (без образования конденсата) | ||||||
|
Диапазон рабочих температур (по климатическим исполнениям) |
0С |
-25…+55 (УХЛ4) -40…+55 (УХЛ2) -1…+55 (ТМ) | |||||
|
Температура хранения |
0С |
-40…+70 | |||||
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
уровень 3 (2кВ/5кГц) | ||||||
|
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) |
уровень 3 (2кВ А1-А2) | ||||||
|
Степень защиты по корпусу/по клеммам ГОСТ 14254-96 |
IP40/IP20 | ||||||
|
Степень загрязнения в соответствии с ГОСТ 9920-89 |
2 | ||||||
|
Габаритные размеры |
мм |
18х93х62 | |||||
|
Относительная влажность воздуха |
% |
до 80 (при 250С) | |||||
|
Масса |
кг |
0,065 | |||||
Гарантийный срок эксплуатации изделия 24 месяца с момента приобретения изделия.
