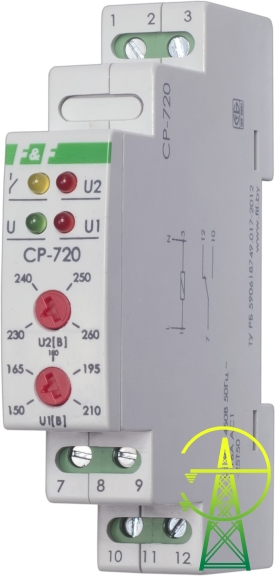

CP-720 16А/230V AC реле (датчик) напряжения

CP-720 16А/230V AC реле (датчик) напряжения
CP-720 16А/230V AC реле (датчик) напряжения
Указанное реле напряжения CP-720, по сравнению с предыдущей моделью CP-710, реализовано увеличением допустимого тока нагрузки до 16А и расширением диапазона значения входного напряжения до 450V.

2 340 руб

Артикул EA04.009.002
Бренд Евроавтоматика (EA)
Паспорт/Руководство (PDF) Загрузить

Назначение: Реле напряжения СР-720 предназначено для непрерывного контроля величины напряжения в однофазной сети переменного тока и защиты электроустановок, электроприборов и т.п. от повышенного или пониженного напряжения путем отключения питания при выходе его за установленные пределы. Реле включено, если контролируемое напряжение находится в требуемом диапазоне. Диапазон (верхнее и нижнее значения) устанавливается с помощью потенциометров, расположенных на передней панели. Повторное включение датчика (после отключения) происходит автоматически, после восстановления в сети нормального напряжения.

Описание

Реле напряжения СР-720 выполнено на базе предыдущей модели CP-710 с расширением допустимых значений токовой нагрузки и входного напряжения.

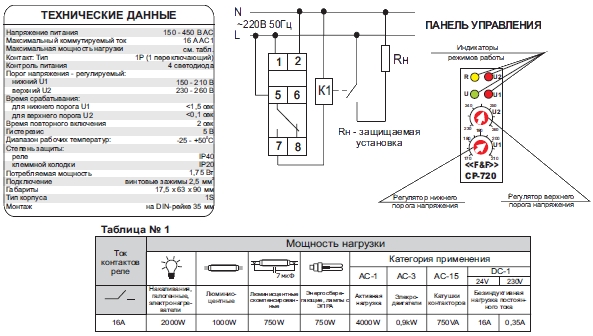

  На приведенной ниже схеме представлен вариант включения реле с исполнительным коммутационным аппаратом (К1), катушка управления которого включается контактами внутреннего исполнительного реле 5-7. Данная схема позволяет управлять значительными токами (превосходящими по номиналу  исполнительное реле) нагрузки Rн, и определяется лишь нагрузочной способность коммутационного аппарата или модульного контактора. При этом необходимо учитывать, что и время реакции всей системы будет увеличиваться на время отключения коммутационного аппарата, которое тем больше, чем выше номинальный ток пускателя (контактора). Более подробная информация изложена в "Руководстве на эксплуатацию " данного реле.


Основные технические параметры, схема включения и таблица нагружаемых мощностей приведены ниже.

Схема включения и характеристики реле СР-720
