Реле контроля трёх фазного напряжения в четырёх проводных сетях РНПП-311М производит контроль основных параметров и отключает нагрузку в случаях возможных аварийных ситуаций. В предлагаемом видео обзоре можно ознакомиться с основными функциональными особенностями, достоинствами и настройками данного реле. Купить реле можно в Нижнем Новгороде и с доставкой по различным регионам России.

Если кому-либо удобнее или необходимо получить необходимую информацию в печатном виде, мы представляем её ниже.

Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку. Светодиоды на лицевой панели реле индицируют:

·   наличие напряжения в сети;

·   состояние нагрузки (включена или отключена);

·   вид возникшей аварии (согласно таблице в Руководстве по эксплуатации).

Регулировочные потенциометры позволяют пользователю установить:

·   порог минимально/максимально допустимого значения напряжения (в процентах от номинального напряжения);

·   задержку времени включения нагрузки после восстановления параметров сети;

·   время срабатывания отключения нагрузки при всех видах аварий сетевого напряжения.

С помощью переключателей на лицевой панели устройства пользователь может выбрать тип контролируемой сети 380/400В, а также включить или отключить контроль следующих параметров сети:

·   чередования и слипания фаз;

·   полнофазности и симметричности сетевого напряжения;

·   понижения напряжения;

·   повышения напряжения.

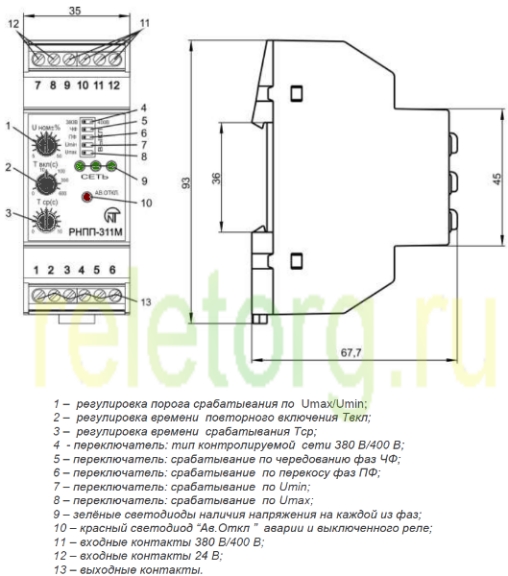

Соответствующие комбинации положения переключателей (показать назначение элементов настройки и конфигурирования) позволяют РНПП-311М работать в различных режимах, как:

·   режим полного контроля напряжения сети;

·   режим контроля минимального/максимального напряжения;

·   режим контроля минимального напряжения;

·   режим контроля максимального напряжения;

·   режим контроля наличия фаз;

·   режим контроля неправильного чередования и наличия слипания фаз;

·   режим контроля перекоса фаз, и в других режимах.

Контроль наличия фаз сохраняется при любом положении переключателей в том числе, когда они находятся в положении ВЫКЛ.

Предусмотрена возможность подключения оперативного питания 24В (под заказ). Основные параметры представлены в нижеприведённых таблицах. Более подробную информацию о реле контроля фаз РНПП-311М можно получить, ознакомившись с инструкцией по эксплуатации. Один из вариантов схемы включения представлен на данной вкладке.

Таблица 1. Основные параметры.

Наименование	Единица измерeния	Значение
Назначение устройства	-	Аппаратура управления и распределения
Номинальный режим работы	-	продолжительный
Степень защиты устройства - прибора - клеммника	-	IP40 IP20
Класс защиты от поражения электрическим током	-	II
Климатическое исполнение	-	УХЛ3.1
Диапазон рабочих температур	°С	от минус 35 до +55
Температура хранения	°С	от минус 45 до +60
Допустимая степень загрязнения	-	II
Категория перенапряжения	-	II
Номинальное напряжение изоляции	В	450
Номинальное импульсное выдерживаемое напряжение	кВ	2,5
Сечение проводников подсоединительных клемм	мм²	0,5-2
Максимальный момент затяжки винтов клемм	Н*м	0,4

 Таблица 2. Технические параметры.

Параметр и ед. измерения.	Значение
Номинальное линейное/фазное напряжение, В	380/220, или 400/232
Частота сети, Гц	45-65
Гармонический состав (несинусодальность) напряжения питания	ГОСТ 13109-97
Диапазон регулирования порога по Umax/Umin, в % от Uном	5-50
Диапазон регулирования по Тср, с	0-10
Диапазон регулирования по Твкл, с	0-600
Фиксированная задержка срабатывания по Umin, с	12*
Время срабатывания при обрыве одной из фаз, с,	не более 0,2
Время готовности при подаче напряжения на реле, с,	не более 0,2**
Величина перекоса фаз, В	60
Гистерезис по напряжению, В	5 - 6
Гистерезис по перекосу фаз, В	5 - 6
Точность определения порога срабатывания по напряжению, В,	не более 3
Точность определения перекоса фаз, %,	не более 2
Напряжение, при кототом сохраняется работоспособность, % от Uном.	от 50 до 150
Потребляемая мощность (под нагрузкой), ВА,	не более 3,0
Количество и тип выходных контактов	Две переключающие группы
Максимальный коммутируемый ток выходных контактов, А	5
Коммутационный ресурс выходных контактов: - под нагрузкой 5А, не менее, раз - под нагрузкой 1А, не менее, раз	100 тыс. 1 млн.
Масса, кг,	не более 0,200
Габаритные размеры, мм	35 х 93 х 68
Монтаж	на DIN-рейку 35 мм
Положение в пространстве	произвольное

* Если авария произошла по Umin, фиксированное время срабатывания реле составит 12с, при условии, что переключатели Umax и Umin находятся в левом положении;

При любой другой комбинации переключателей Umax и Umin реле сработает за время Тср, заданное пользователем.

Если в течении этого времени (12 с) произойдет другая авария, например, по Umax, реле сработает по наименьшему из периодов: через время Тср, заданное пользователем, либо через оставшееся от 12 с время.

** При работе в режиме реле максимального напряжения – 0,3 с.
