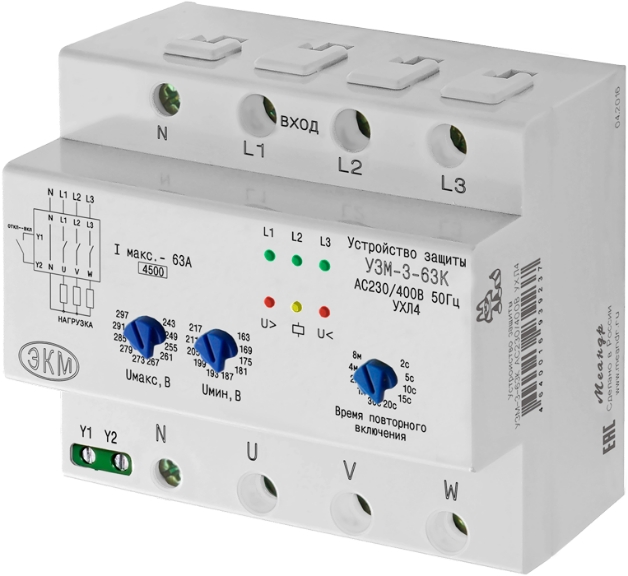

УЗМ-3-63К AC230/400B УХЛ4 реле контроля трёх фазного напряжения с внешним управлением. Новинка Лидер продаж
Устройство защиты УЗМ-3-63К пришло на смену востребованных покупателями УЗМ-3-63 , доработанных возможностью дополнительного приоритетного управления повнешнему входу (Y1-Y2). Прибор предназначен для контроля значения входных фазных напряжений в трёхфазных четырёх (или пяти) проводных сетях по верхнему и нижнему пороговым значениям, установленными непосредственно Потребителем электроэнергии. Осуществляет аварийное отключение и последующее повторное включение потребителей электроэнергии, при нормализации параметров входного напряжения, в соответствии с установленными временными параметрами и интервалами. Дополнение внешним управлением позволяет Вам легко реализовать функцию «уходя - выключить всё», оставив лишь необходимое, и не проверять все комнаты, этажи и розеточные группы! Функционально – это трёх фазное реле напряжения с мощным трёхфазным поляризованным силовым реле. Не требует дополнительных коммутационных аппаратов на фазные токи до 63А (максимальная суммарная мощность до 41 кВт)! Далее… 3 700 руб |
Описание
Основные параметры, реализуемые устройством защиты трёх фазным УЗМ-3-63К:
· Контроль обрыва фаз и контроль чередования фаз;
· Максимальный ток коммутации 63А по каждой из фаз (14.5 кВт х 3);
· Контроль частоты сети 45-55Гц;
· Двух пороговая защита от перенапряжения /(задержка срабатывания):
>265В / 0.2с,
>300В / 20мс;
· Двух пороговая защита от снижения напряжения /(задержка срабатывания):
< 170В/ 10с,
< 130В/ 100мс;
· Встроенная варисторная защита от импульсных возмущений в сети;
· Переключаемая задержка повторного включения от 2с до 8мин;
· Время срабатывания при скачках напряжения - менее 30мс;
· Наличие клеммы для дистанционного управления.
Устройство защиты УЗМ-3-63К является разновидностью реле контроля трёхфазного напряжения со встроенным мощным трёхфазным поляризованным реле, позволяющим коммутировать большие токи. В соответствии с токами нагрузки необходимо
Рекомендованные сечения проводов подключения УЗМ-3-63К в зависимости от номинального тока. | |||||||||||
Ток, А |
8 |
10 |
13 |
16 |
20 |
25 |
32 |
40 |
50 |
63 | |
кВт |
230В |
1.8 |
2.3 |
3.0 |
3.7 |
4.6 |
5.8 |
7.4 |
9.2 |
11.5 |
14.5 |
мм2 |
медь |
1.0 |
1.0 |
1.0 |
2.0 |
2.5 |
4.0 |
6.0 |
10.0 |
10.0 |
16.0 |
|
алюминий |
2.5 |
2.5 |
2.5 |
2.5 |
4.0 |
6.0 |
10.0 |
16.0 |
16.0 |
25.0 |
Устройство содержит функцию контроля частоты сети и порядок чередования фаз (опуская из внимания этот факт - Потребители часто заявляют о неработоспособности устройства, не производя предварительную перефазировку входного напряжения!).
Это позволяет использовать его, для включения/выключения нагрузки при работе от автономного генератора, а также для защиты различного электрооборудования от аварий сетевого напряжения. Устройство не требует подключения внешних электромагнитных пускателей для коммутации цепей нагрузки. Устройство обеспечивает защиту оборудования (производственного, административного или жилого назначения) от разрушающего воздействия импульсных скачков напряжения, вызванных срабатыванием близкорасположенных и подключённых к этой же сети электродвигателей, магнитных пускателей или перепадов напряжения на ТП (Трансформаторной подстанции), предотвращая выход оборудования из строя. Варисторная защита каждой фазы обеспечивает сохранение работоспособности при воздействии импульсов перенапряжения длительностью 8/20мкс амплитудой до 6500А.
Устройство не заменяет другие аппараты защиты (автоматические выключатели, УЗИП, УЗО и пр.). При кратковременных снижениях сетевого напряжения, ниже установленного значения, отключения нагрузки не происходит, что не приводит к отключению потребителя и повторному включению с установленным временем задержки!

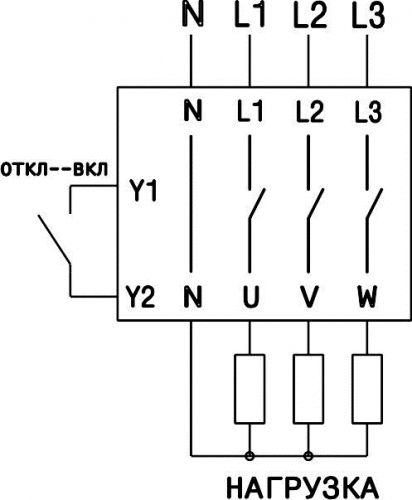

Основные принципы работы и индикации состояний. Подключить устройство согласно схеме подключения. Убедиться, что контакт клеммы дистанционного управления находятся в замкнутом состоянии (в противном случае устройство не подключит нагрузку), при этом индикаторы «>U», «<U» и « ? » будут попеременно включаться.
После подачи напряжения питания на вход, включаются зелёные индикаторы «L1», «L2», «L3». Если напряжение на входе в пределах установленного значения и правильный порядок чередования фаз, подключается нагрузка и включается жёлтый индикатор « ? ». Если напряжение находится ниже установленного значения, включается красный индикатор «U<» и происходит отключение нагрузки, жёлтый индикатор « ? » отключается. После восстановления напряжения на входе до допустимых значений, происходит подключение нагрузки и включение жёлтого индикатора « ? » после отсчёта времени задержки включения, установленного пользователем. Работа устройства при значении напряжения на входе выше установленного значения аналогична.
Устройство контролирует порядок чередования фаз, снижение или превышение частоты питающей сети и разницу (асимметрию) напряжений на фазах более 25%.
Работа индикаторов «>U», «<U», в зависимости от аварийной ситуации:
· Нарушение порядка чередования фаз - попеременное включение индикаторов «>U» и «<U».
· Превышение или снижение частоты сети более 55Гц, или менее 45Гц - частое одновременное включение индикаторов «>U» и «<U».
· При разнице напряжения более 25 % между любыми фазами - медленное одновременное включение индикаторов «>U» и «<U».

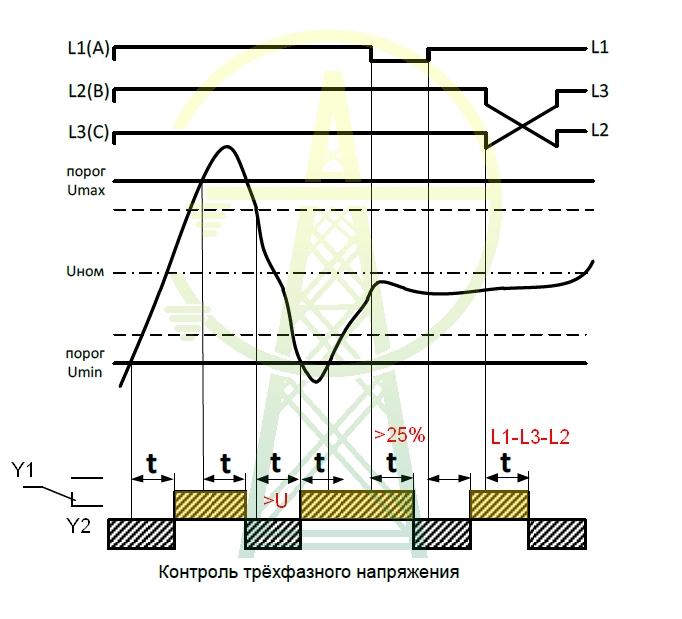

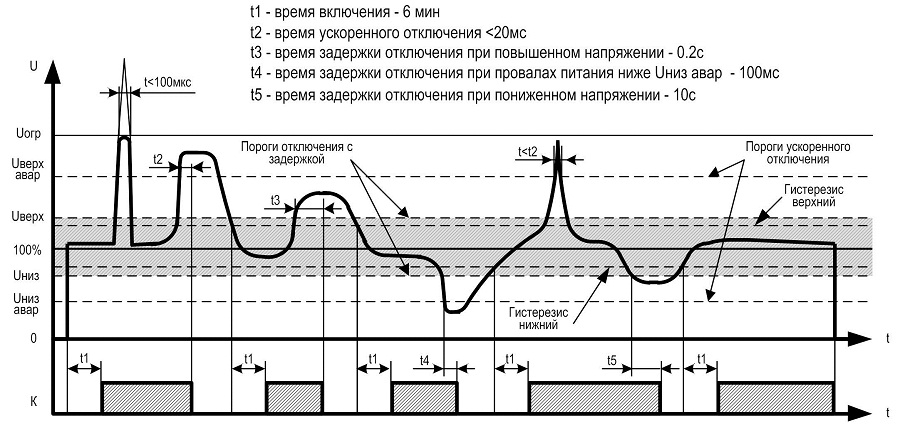

При появлении в сети высоковольтных импульсов напряжения, защита входов на варисторах шунтирует импульсы в любой из фаз на нейтральный проводник N, исключая прохождение импульса к нагрузке. Диаграмма работы устройства приведена на рисунке 1.
ВНИМАНИЕ! При срабатывании устройства разрываются все фазные проводники!
Нулевой провод N проходит насквозь, для удобства монтажа, и не коммутируется. Подключение нулевого провода к клемме N обязательно (для обеспечения правильного режима питания и уверенного контроля)!
Более подробно о режимах эксплуатации, настройке и подключении данного реле контроля трёхфазного напряжения можно ознакомиться в паспорте на данное изделие или приведённой ниже таблице.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА УЗМ-3-63К | ||
Параметр |
Ед.изм. |
УЗМ-3-63К |
Параметры защиты | ||
Порог отключения нагрузки при повышении напряжения, Umax (tоткл=0,5с) |
В |
243, 249, 255, 261, 267, 273, 279, 285, 291, 297±3 |
Порог отключения нагрузки при снижении напряжения, Umin (tоткл=10с) |
В |
217, 211, 205, 199, 193, 187, 181, 175, 169, 163±3 |
Порог ускоренного отключения нагрузки при скачке напряжения (tоткл=30мс) |
В |
300 |
Порог отключения нагрузки при провале напряжения (tоткл=100мс) |
В |
110 |
Допустимый разброс напряжений по фазам, не более |
% |
25 |
Порог срабатывания по частоте |
Гц |
45/55 ±0,5 |
Уровень ограничения напряжения при токе помехи 100А, не более |
кВ |
1,2 |
Максимальная энергия поглощения (одиночный импульс 10/1000мкс) |
Дж |
200 |
Максимальный ток поглощения, одиночный импульс 8/20мкс/повторяющиеся импульсы 8/20мкс |
А |
6500/4500 |
Время срабатывания импульсной защиты |
нс |
<25 |
Питание | ||
Номинальное напряжение питания |
В |
230 |
Частота напряжения питания |
Гц |
50 |
Максимальное напряжение питания |
В |
440 |
Потребляемая мощность |
ВА |
2,2 |
Коммутирующая способность контактов | ||
Номинальный ток нагрузки, (сечение проводников не менее 16 мм², медь) |
А |
63/AC250В |
Номинальная мощность нагрузки (АС250В) по каждой из фаз |
кВт |
14,5 |
Максимальное коммутируемое напряжение |
В |
400 |
Максимальный пропускаемый ток короткого замыкания (не более 10мс) |
А |
4500 |
Технические данные | ||
Задержка включения/повторного включения, переключается пользователем |
|
2с, 5с, 10с, 15с, 20с, 30с, 1мин, 2мин, 4мин, 8мин |
Задержка отключения при повышении напряжения выше верхнего порога |
с |
0,2 |
Время ускоренного отключения нагрузки при скачке напряжения, tоткл |
мс |
30 |
Задержка отключения при снижении напряжения ниже нижнего порога |
с |
10 |
Время отключения нагрузки при провале напряжения, tоткл |
мс |
100 |
Сечение подключаемых проводников не менее |
мм? |
0,5-25 (20-4 AWG) |
Диапазон рабочих температур (по исполнениям) |
0С |
-25…+55 (УХЛ4) -40…+55 (УХЛ2) |
Температура хранения |
0С |
–40...+70 |
Помехоустойчивость от пачек импульсов в соответствии с
|
|
уровень 3 (2кВ/5кГц) |
Помехоустойчивость от перенапряжения в соответствии с
|
|
уровень 3 (2кВ А1-А2) |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) |
|
УХЛ4 и УХЛ2 |
Степень защиты реле корпус/клеммы |
|
IP40/IP20 |
Степень загрязнения в соответствии с ГОСТ 9920-89 |
|
2 |
Влажность |
% |
до 80 (при 25°С) |
Высота над уровнем моря |
м |
до 2000 |
Рабочее положение в пространстве |
|
произвольное |
Режим работы |
|
круглосуточный |
Габаритные размеры |
мм |
105х63х94 |
Масса, не более |
кг |
0,45 |
Срок службы, не менее |
лет |
10 |
Гарантийный срок эксплуатации изделия 24 месяца с момента приобретения изделия.
