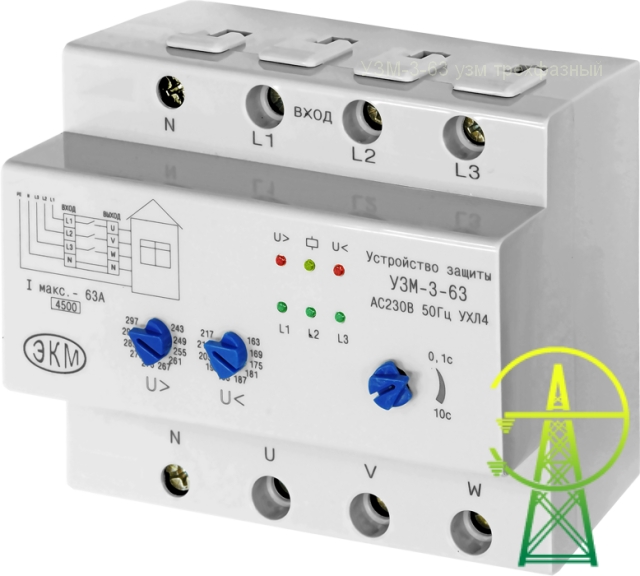

УЗМ-3-63 AC230/400B УХЛ4 реле контроля 3-х фазного напряжения на 63 (80)А

Устройство защиты УЗМ-3-63 является по своей сути продолжением разработки, к слову очень успешно зарекомендовавших себя, устройств защиты УЗМ 51М и УЗМ 50 М, но предназначено для использования в трёх фазных четырёх или пяти проводных сетях. Основное назначение данного прибора, по сути своей это трёх фазное реле напряжения, заключается в контроле параметров входного напряжения относительно нулевого проводника (N) по верхнему и нижнему пороговым значениям, установленными потребителем электроэнергии.

Не требует дополнительных коммутационных аппаратов на фазные токи до 63А (максимальная суммарная мощность до 41 кВт)!

Устройство снято с производства, замена на УЗМ-3-63К.

цена:

3 550 руб

В корзину

Сравнить товар

Артикул 4640016934102

Паспорт/Руководство (PDF) Загрузить

Описание

Используя новую разработку УЗМ трехфазного, производителю удалось значительно снизить стоимость данного изделия, по сравнению со стоимостью 3-х УЗМ-51М или УЗМ-50М, применение которых очень часто возникала при необходимости обеспечения защиты распределённых однофазных нагрузок при трех фазной питающей сети. Кроме того, сохранена (а на сегодняшний день нет аналогичных приборов на отечественном рынке электрооборудования) способность коммутировать значительную, более 14 кВт, мощность без применения дополнительных коммутационных аппаратов. И ещё, на наш взгляд очень необходимая функция реализована на базе данного устройства – контроль за частотой питающей сети. Особую актуальность данная функция приобретает при построении систем АВР с использованием генераторных установок. Сохранена определённая способность гашения паразитных импульсных всплесков фазных напряжения с помощью встроенной варисторной защиты.

Основные технические параметры представлены в таблице №1.

Технические характеристики
Параметр	Ед. изм.		УЗМ-3-63
Параметры защиты
Порог отключения нагрузки при повышении напряжения, Umax (tоткл=0,5с)	В		243, 249, 255, 261, 267, 273, 279, 285, 291,297±3
Порог отключения нагрузки при снижении напряжения, Umin (tоткл=10с)	В		217, 211, 205, 199, 193, 187, 181, 175, 169, 163±3
Порог ускоренного отключения нагрузки при скачке напряжения (tоткл=30мс)	В		300
Порог отключения нагрузки при провале напряжения (tоткл=100мс)	В		110
Порог срабатывания по частоте	Гц		45/55 ±0.5
Уровень ограничения напряжения при токе помехи 100А, не более	кВ		1,2
Макс. энергия поглощения (одиночный импульс 10/1000мкс)	Дж		200
Макс. ток поглощения, одиночный импульс 8/20мкс / повторяющиеся 8/20мкс	А		6500 / 4500
Время срабатывания импульсной защиты	нс		<25
Питание
Номинальное напряжение питания	В		230
Частота напряжения питания	Гц		50
Максимальное напряжение питания	В		440
Потребляемая мощность	ВА		2,2
Коммутирующая способность контактов
Номинальный ток нагрузки, (сечение проводников не менее 16 мм², медь)	А		63/АС 250В
Номинальная мощность нагрузки (АС 250В) по каждой из фаз	кВт		14,5
Максимальное коммутируемое напряжение	В		400
Максимальный пропускаемый ток короткого замыкания 4500 А (не более 10мс)	А		4500
Технические данные

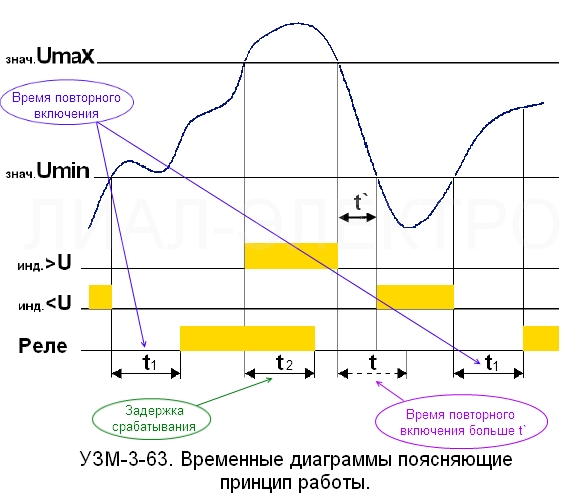

Задержка включения/ повторного включения, переключается пользователем	с		2, 5, 10, 15, 20, 30, 1м, 2м, 4м, 8м
Задержка отключения при повышении напряжения выше верхнего порога	с		0.2
Время ускоренного отключения нагрузки при скачке напряжения, tоткл	мс		30
Задержка отключения при снижении напряжения ниже нижнего порога	с		10
Время отключения нагрузки при провале напряжения, tоткл	мс		100
Сечение подключаемых проводников	мм²		0,5-25 (20-4 AWG)

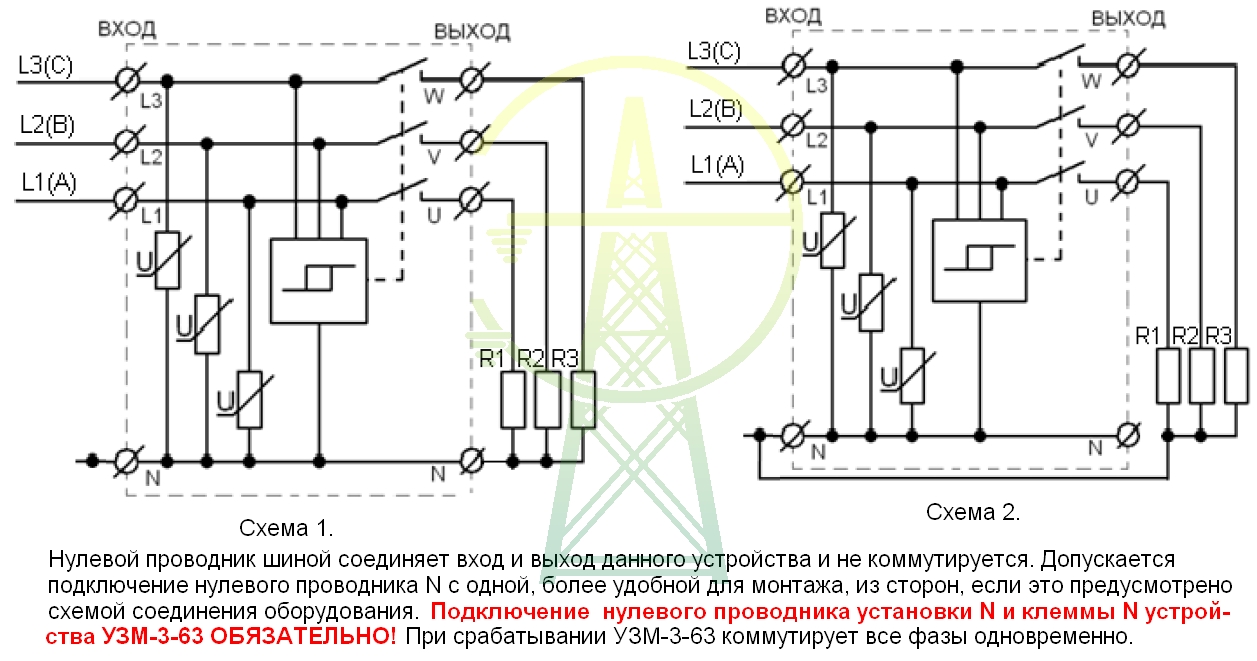

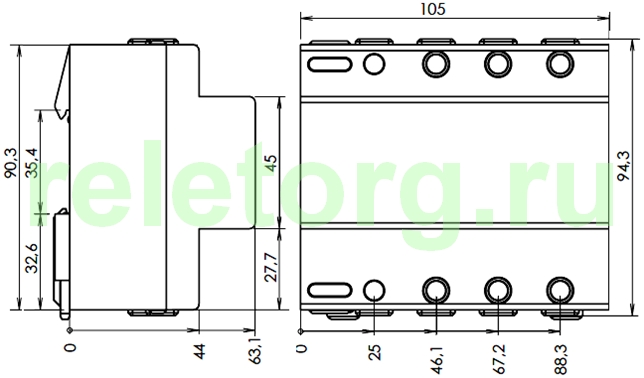

Габаритные размеры	мм		105x63x94
Степень защиты реле корпус/клеммы		IP40/IP20
Климатическое исполнение по ГОСТ 15150-69		УХЛ4
Диапазон рабочих температур УХЛ4 *	°С		–25...+55
Рабочее положение в пространстве		произвольное
Срок службы, не менее	лет		10
* Возможно изготовление в климатическом исполнении УХЛ2 диапазоном рабочих температур от –55 до +55°С (оговаривается при заказе)

Более подробное описание УЗМ-3-63 Вы сможете получить, прочитав паспорт и инструкцию по эксплуатации на данный прибор.
