Устройство выбора оптимальной по напряжению фазы УВФ-60 230V AC

Устройство выбора оптимальной по напряжению фазы УВФ-60 230V AC
Устройство выбора оптимальной по напряжению фазы УВФ-60 230V AC
Устройство выбора оптимальной по напряжению фазы УВФ-60 230V AC
Устройство выбора оптимальной по напряжению фазы УВФ-60 230V AC
Устройство выбора оптимальной по напряжению фазы УВФ-60 230V AC

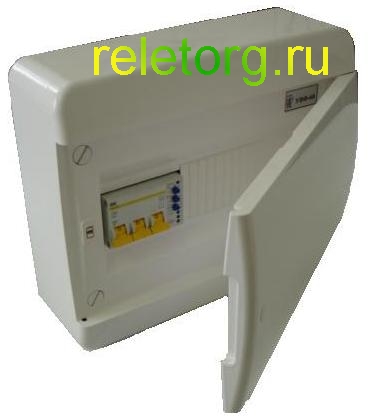

  Автоматический переключатель фаз УВФ-60 представляет собой готовое НКУ (низковольтное комплектное устройство) и предназначено для обеспечения автоматического подключения однофазной нагрузки к наиболее оптимальной, по значению напряжения, из фаз в трёх фазной сети. Данное устройство было разработано специалистами нашего предприятия на основе реле выбора фаз РВФ-01 (или РВФ-02). Выходы усилены по токовой нагрузке (до 45А!) за счёт применения силовых реле серии JQX, и обеспечена их защита от перегрузки по току и короткому замыканию автоматическим выключателем. Введены дополнительные элементы защиты реле контроля (предохранители в измеряемых цепях) и смонтировано в единый пластиковый корпус, для придания соответствующего дизайна и исключения необходимости его заземления.

6 950 руб

Артикул LA.00003381
Бренд Меандр (MEA)

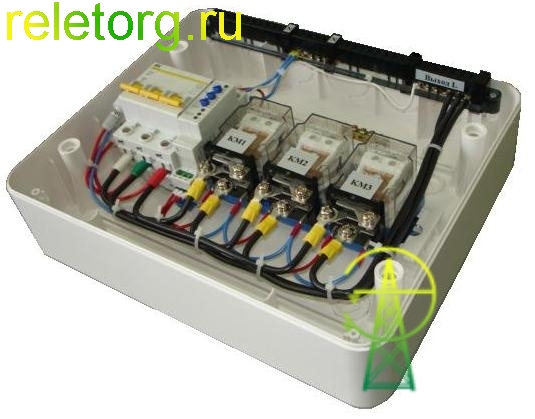

Состав: АВ 3п 50А (ВА47-29), JQX-58F/1Z-220VAC (3шт.), РВФ-01 AC220V, Бокс 3SD5-MG (12 мод.) откр. уст.

Описание

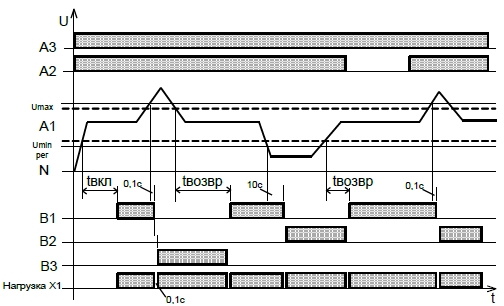

Данное устройство предназначено для обеспечения Потребителя однофазным напряжением в установленных им максимально Umax (не более 265V) и минимально Umin (154-209V) допустимых значениях. Производя оперативный контроль,  УВФ-60 выбирает из трёх фаз наиболее оптимальную и автоматически подключает её к выходу (нагрузке) через время tвкл  (1с, 5с, 30с, 2мин или 10мин), а время переключения (отклика) с аварийной фазы на другую, составляет не более 0,1с. Ещё раз подчеркнем, что tвкл есть время первичного (и других последующих, при отключении всех трёх фаз) включения, а время отклика – это время переключения на другую фазу с допустимым напряжением по ней.

Предусмотрена возможность подключения (возврата) на приоритетную фазу (L1) с изменением времени возврата tвозвр, в пределах от 5 до 150 секунд.

В качестве основного элемента контроля используется реле  РВФ-01 или РВФ-02 и определяется желанием заказчика. Оба данные реле одинаковы по функциональному назначению, за исключением алгоритма работы при нарушении целостности цепей управления исполнительных реле или их силовых контактов (о чем указано в соответствующем разделе и паспортах на реле).

Одно из данных реле (РВФ-02), при номинальном напряжении на данной фазе, произведёт переключение на другую фазу (при обрыве цепи катушки управления, или в силовой цепи, при последующем отсутствии напряжения на выходе, и соответственно в цепи обратной связи), а второе (РВФ-01) - нет. Ещё раз повторимся, что данная ситуация может, после повторного нарушения в следующей цепи, привести к состоянию, когда при наличии нормальных входных напряжениях на 2-х фазах, устройство не сможет обеспечить нагрузку питанием.

Введён автоматический выключатель защиты по току перегрузки или при коротком замыкании в цепях нагрузки. Предусмотрены предохранители, которые установлены в быстро разъёмных корпусах, в измерительных цепях, которые одновременно являются питающими для реле. Предохранители предназначены для защиты реле автоматики от аварийных ситуаций, которые могут вывести из строя данное реле.

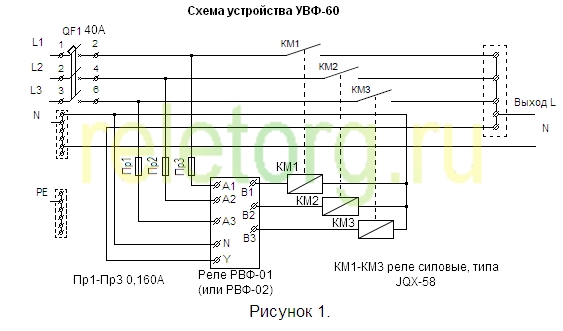

      Кроме этого, предусмотрена цепь обратной связи, которая обеспечивает задержку подключения следующей фазы до снятия с выхода устройства предыдущего фазного напряжения. Этим обеспечивается защита от межфазного замыкания.

      Основные технические характеристики устройства определяются параметрами реле и представлены ниже:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВФ-01, РВФ-02

Uном/частота

В/Гц

230/45-65

Umax

В

400

Регулируемый порог переключения (отключения) при понижении напряжения Uниз;

время реакции 10с

В

154-209

Гистерезис по напряжению

В

5-7

Точность определения порога срабатывания

В

±3

Порог переключения (отключения) при повышении напряжения; время реакции 0,1с

В

>265

Порог ускоренного переключения (отключения) при повышении напряжения; время реакции 20мс

В

>300

Порог ускоренного переключения (отключения) при понижении напряжения; время реакции 0,1с

В

<130

tвкл повторное

с

1с, 5с, 30с, 2мин,10мин

tвозвр. на приоритетную фазу

с

от 5 до 150

Возможность отключения приоритета фазы



есть

Время переключения на резервные фазы, не более

с

0,1

Коммутируемый ток выходных контактов, не менее

А

16

Потребляемая мощность (под нагрузкой), не более

ВА

1,0

Ресурс выходных контактов под нагрузкой 16А, циклов не менее

шт.

1х106

Степень защиты (по корпусу/по клеммам)



IР40/IР20

Диапазон рабочих температур

оС

- 25…+55 (УХЛ4)

 -40…+55 (УХЛ2)

Температура хранения

оС

- 45…+70 (УХЛ4)

 -60…+70 (УХЛ2)

Положение в пространстве



любое

Габаритные размеры

мм

17,5х90х63

Масса

кг

0,2
