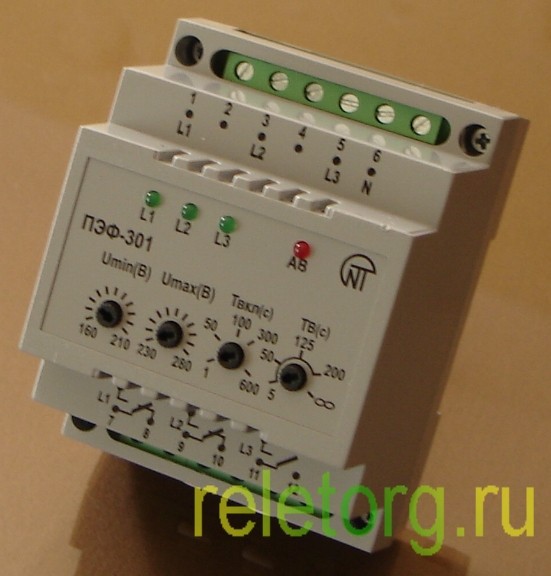

ПЭФ-301, 16А, 380/230VAC автоматический переключатель (электронный) фаз

ПЭФ-301, 16А, 380/230VAC автоматический переключатель (электронный) фаз
ПЭФ-301, 16А, 380/230VAC автоматический переключатель (электронный) фаз
ПЭФ-301, 16А, 380/230VAC автоматический переключатель (электронный) фаз
ПЭФ-301, 16А, 380/230VAC автоматический переключатель (электронный) фаз
<div style="text-align: justify;"> <font color="#005824"> Автоматический переключатель фаз <b>ПЭФ-301</b> предназначен для поддержания стабильного питания ответственных однофазных бытовых и производственных потребителей электроэнергии (электроснабжение медицинского оборудования, автоматики газовых отопительных котлов и пр.) при наличии трёхфазной системы электроснабжения. Контролируя по допустимому уровню входное напряжение, прибор производит автоматическое переключение на фазу с наилучшим показателем данного значения, с последующим возвратом на приоритетную фазу или без такового. </font><a href="http://reletorg.ru/catalog/products/00003637/00003888/" >Подробнее…</a></div>

3 438 руб

Артикул 3425601301
Бренд Новатек-Электро (NOV)
Паспорт/Руководство (PDF) Загрузить

Описание


<p style="margin-bottom: 5.15pt; text-align: justify; text-indent: 27pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: white;"> </p>

<p style="margin-bottom: 5.15pt; text-indent: 27pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: white;"><font color="#005824">Универсальный автоматический электронный переключатель фаз <b>ПЭФ-301</b> предназначен для питания промышленной и бытовой однофазной нагрузки <b>220В/50Гц</b> от трехфазной четырех проводной сети <b>3х380+N</b> с целью обеспечения бесперебойным питанием особо ответственных однофазных потребителей. Обеспечивает их защиту от недопустимых колебаний напряжения в сети. Элементы индикации, настройки и управления (</font><a href="/upload/chr_t/pef-301_upr.jpg" title="Схема расположения индикации и элементов управления ПЭФ-301" target="_blank" >схема расположения</a><font color="#005824">) позволяют Потребителю самостоятельно сформировать индивидуальный алгоритм  работы по коммутации нагрузки.</font></p>

<p style="margin-bottom: 5.15pt; text-indent: 27pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: white;"><font color="#005824">В зависимости от наличия и качества напряжения на фазах, <b>ПЭФ-301</b> автоматически производит выбор наиболее благоприятной фазы и питает от нее однофазную нагрузку любой мощности:</font></p>

<p style="margin: 0cm 0cm 2.55pt 27pt; text-indent: -9pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: white;"><font color="#005824">·   При мощности до 3,5кВт (16А), нагрузка питается непосредственно от ПЭФ-301;</font></p>

<p style="margin: 0cm 0cm 2.55pt 27pt; text-indent: -9pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: white;"><font color="#005824">·   При мощности, превышающей 3,5кВт (16А), переключатель фаз, ПЭФ-301 управляет катушками магнитных пускателей (МП) соответствующей мощности (МП в комплект не входят).</font></p>

<p style="margin-bottom: 5.15pt; text-indent: 27pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: white;"><font color="#005824">Общая информация о данном устройстве представлена в предлагаемом видео обзоре.</font></p>

<div style="text-align: center;"><iframe width="560" height="315" src="https://www.youtube.com/embed/5NPqjrkUBgA" frameborder="0" allowfullscreen=""></iframe></div>

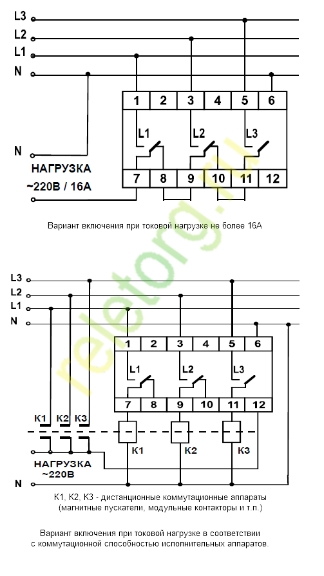

<p style="margin-bottom: 5.15pt; text-indent: 27pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: white;"><span style="color: rgb(0, 88, 36); background-color: white; text-indent: 27pt;">Особо стоит остановиться на предложенной Производителем </span><a href="/upload/chr_t/pef-301_sh.jpg" title="Показать типовую схему включения автоматического переключателя фаз" target="_blank" >схеме</a><span style="background-color: white; text-indent: 27pt;"><font color="#005824"> включения данного устройства при мощности нагрузки менее 3,5 кВт. </font><b><font color="#9d0a0f">Достоинством её</font></b><font color="#005824"> является дополнительная схема защиты от межфазного замыкания. Действительно, последовательное каскадное включение переключающих контактов исполнительных реле разрывает цепь остальных (с определённым приоритетом) линий, кроме текущей, т.е. задействованной в данный момент. Но есть в такой схеме включения и </font><b><font color="#004a80">отрицательный момент</font></b><font color="#005824">. Неравномерность нагруженного состояния контактов исполнительных реле, а если точнее - отсутствие прямой зависимости времени работы контактной группы конкретной фазы, от значения допустимого напряжения на ней. Иными словами, при использовании фазы L3 (согласно приведенной схеме), под нагрузкой работают все три контактные группы, со всеми последствиями, которые были нами рассмотрены </font></span><a href="http://reletorg.ru/about/article/rele_voltage.php" title="Прочитать о переходных контактах и мощности потерь" target="_blank" >в одной из статей</a><span style="background-color: white; text-indent: 27pt;"><font color="#005824"> ранее.</font></span></p>

<p style="margin-bottom: 5.15pt; text-indent: 27pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: white;"><font color="#005824">При использовании этого прибора по схеме с дополнительными контакторами уже есть вероятность одновременной подачи управляющих напряжений на них. Поэтому, видимо, Изготовитель рекомендует использовать некую механическую блокировку их одновременной работы (пунктирная линия). Исходя из этого, данный прибор целесообразно использовать при заведомо стабильном напряжении одной из фаз (приоритет фаз), в данном случае L1. Далее мы представляем видео обзор по настройке данного автоматического переключателя ПЭФ-301, который можно купить как в Нижнем Новгороде, так и с отправкой по России по низкой цене.</font></p>

<p style="text-align: center; margin-bottom: 5.15pt; text-indent: 27pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: white;"><font color="#005824">
    <br />
   </font><iframe width="560" height="315" src="https://www.youtube.com/embed/b97PbjDUDes" frameborder="0" allowfullscreen=""></iframe></p>

<p style="margin-bottom: 2.55pt; text-indent: 27pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: white;"><font color="#005824">Основные технические параметры данного прибора представлены в нижеприведенной таблице, более полную информацию можно получить, загрузив </font><a href="/upload/chr_t/pef-301.pdf" title="Скачать паспорт автомата фаз ПЭФ-301" target="_blank" >паспорт данного изделия</a><font color="#005824"> в формате .pdf с нашего сайта.</font></p>

<p align="right" style="text-align: left; margin-bottom: 2.55pt; text-indent: 27pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: white;"><b><font color="#005824">Таблица 1. Основные параметры.</font></b></p>

<p></p>
<blockquote style="margin: 0px 0px 0px 40px; border: none; padding: 0px;"><blockquote style="margin: 0px 0px 0px 40px; border: none; padding: 0px;">
    <p style="margin-bottom: 5.15pt; text-align: justify; text-indent: 27pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: white;">
      <table border="0" cellspacing="0" cellpadding="0" style="margin-left: 5.95pt;">
        <tbody>
          <tr style="height: 7.95pt;"> <td width="374" style="width: 224.45pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(204, 255, 255); padding: 0cm 5.4pt; height: 7.95pt; border-image: initial;">
              <p align="center" style="text-align: center;"><b>Наименование параметра и единица измерения.</b></p>
             </td> <td width="105" style="width: 63pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(204, 255, 255); padding: 0cm 5.4pt; height: 7.95pt; border-image: initial;">
              <p align="center" style="text-align: center;"><b>Значение</b></p>
             </td> </tr>

          <tr style="height: 7.95pt;"> <td width="374" valign="top" style="width: 224.45pt; padding: 0cm 5.4pt; height: 7.95pt; border-image: initial;">
              <p><font color="#005824">Номинальное фазное напряжение, В </font></p>
             </td> <td width="105" valign="top" style="width: 63pt; padding: 0cm 5.4pt; height: 7.95pt; border-image: initial;">
              <p align="center" style="text-align: center;"><font color="#005824">220</font></p>
             </td> </tr>

          <tr style="height: 7.95pt;"> <td width="374" valign="top" style="width: 224.45pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(255, 255, 153); padding: 0cm 5.4pt; height: 7.95pt; border-image: initial;">
              <p><font color="#005824">Частота сети, Гц </font></p>
             </td> <td width="105" valign="top" style="width: 63pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(255, 255, 153); padding: 0cm 5.4pt; height: 7.95pt; border-image: initial;">
              <p align="center" style="text-align: center;"><font color="#005824">45 - 55</font></p>
             </td> </tr>

          <tr style="height: 8.05pt;"> <td width="374" valign="top" style="width: 224.45pt; padding: 0cm 5.4pt; height: 8.05pt; border-image: initial;">
              <p><font color="#005824">Диапазон срабатывания по, U<sub>MIN</sub>, В </font></p>
             </td> <td width="105" valign="top" style="width: 63pt; padding: 0cm 5.4pt; height: 8.05pt; border-image: initial;">
              <p align="center" style="text-align: center;"><font color="#005824">160 - 210</font></p>
             </td> </tr>

          <tr style="height: 8.05pt;"> <td width="374" valign="top" style="width: 224.45pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(255, 255, 153); padding: 0cm 5.4pt; height: 8.05pt; border-image: initial;">
              <p><font color="#005824">Диапазон срабатывания по, U<sub>MAX</sub>, В</font></p>
             </td> <td width="105" valign="top" style="width: 63pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(255, 255, 153); padding: 0cm 5.4pt; height: 8.05pt; border-image: initial;">
              <p align="center" style="text-align: center;"><font color="#005824">230 - 280</font></p>
             </td> </tr>

          <tr style="height: 8.05pt;"> <td width="374" valign="top" style="width: 224.45pt; padding: 0cm 5.4pt; height: 8.05pt; border-image: initial;">
              <p><font color="#005824">Наличие возврата на приоритетную фазу в диапазоне Т<sub>В </sub>(5 –200), с</font></p>
             </td> <td width="105" valign="top" style="width: 63pt; padding: 0cm 5.4pt; height: 8.05pt; border-image: initial;">
              <p align="center" style="text-align: center;"><font color="#005824">есть</font></p>
             </td> </tr>

          <tr style="height: 8.55pt;"> <td width="374" valign="top" style="width: 224.45pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(255, 255, 153); padding: 0cm 5.4pt; height: 8.55pt; border-image: initial;">
              <p><font color="#005824">Наличие возврата на приоритетную фазу в диапазоне Т<sub>В </sub>(200 –∞), с </font></p>
             </td> <td width="105" valign="top" style="width: 63pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(255, 255, 153); padding: 0cm 5.4pt; height: 8.55pt; border-image: initial;">
              <p align="center" style="text-align: center;"><font color="#005824">нет</font></p>
             </td> </tr>

          <tr style="height: 8.05pt;"> <td width="374" valign="top" style="width: 224.45pt; padding: 0cm 5.4pt; height: 8.05pt; border-image: initial;">
              <p><font color="#005824">Диапазон регулирования времени повторного включения, Т<sub>ВКЛ</sub>, с </font></p>
             </td> <td width="105" valign="top" style="width: 63pt; padding: 0cm 5.4pt; height: 8.05pt; border-image: initial;">
              <p align="center" style="text-align: center;"><font color="#005824">1 - 600</font></p>
             </td> </tr>

          <tr style="height: 8.05pt;"> <td width="374" valign="top" style="width: 224.45pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(255, 255, 153); padding: 0cm 5.4pt; height: 8.05pt; border-image: initial;">
              <p><font color="#005824">Фиксированная задержка переключения (отключения) по U<sub>MIN</sub>, с</font></p>
             </td> <td width="105" valign="top" style="width: 63pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(255, 255, 153); padding: 0cm 5.4pt; height: 8.05pt; border-image: initial;">
              <p align="center" style="text-align: center;"><font color="#005824">12</font></p>
             </td> </tr>

          <tr style="height: 7.95pt;"> <td width="374" valign="top" style="width: 224.45pt; padding: 0cm 5.4pt; height: 7.95pt; border-image: initial;">
              <p><font color="#005824">Время переключения на резервные фазы, с, не более </font></p>
             </td> <td width="105" valign="top" style="width: 63pt; padding: 0cm 5.4pt; height: 7.95pt; border-image: initial;">
              <p align="center" style="text-align: center;"><font color="#005824">0,2</font></p>
             </td> </tr>

          <tr style="height: 7.95pt;"> <td width="374" valign="top" style="width: 224.45pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(255, 255, 153); padding: 0cm 5.4pt; height: 7.95pt; border-image: initial;">
              <p><font color="#005824">Гистерезис (коэффициент возврата) по напряжению, В</font></p>
             </td> <td width="105" valign="top" style="width: 63pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(255, 255, 153); padding: 0cm 5.4pt; height: 7.95pt; border-image: initial;">
              <p align="center" style="text-align: center;"><font color="#005824">5 - 7</font></p>
             </td> </tr>

          <tr style="height: 7.95pt;"> <td width="374" valign="top" style="width: 224.45pt; padding: 0cm 5.4pt; height: 7.95pt; border-image: initial;">
              <p><font color="#005824">Точность определения порога срабатывания, В </font></p>
             </td> <td width="105" valign="top" style="width: 63pt; padding: 0cm 5.4pt; height: 7.95pt; border-image: initial;">
              <p align="center" style="text-align: center;"><font color="#005824">±3</font></p>
             </td> </tr>

          <tr style="height: 7.95pt;"> <td width="374" valign="top" style="width: 224.45pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(255, 255, 153); padding: 0cm 5.4pt; height: 7.95pt; border-image: initial;">
              <p><font color="#005824">Макс. коммутируемый ток (активный) выходных контактов, А, не менее </font></p>
             </td> <td width="105" valign="top" style="width: 63pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(255, 255, 153); padding: 0cm 5.4pt; height: 7.95pt; border-image: initial;">
              <p align="center" style="text-align: center;"><font color="#005824">16</font></p>
             </td> </tr>

          <tr style="height: 7.95pt;"> <td width="374" valign="top" style="width: 224.45pt; padding: 0cm 5.4pt; height: 7.95pt; border-image: initial;">
              <p><font color="#005824">Фазное напряжение, при котором сохраняется работоспособность прибора, В. </font></p>
             </td> <td width="105" valign="top" style="width: 63pt; padding: 0cm 5.4pt; height: 7.95pt; border-image: initial;">
              <p align="center" style="text-align: center;"><font color="#005824">400</font></p>
             </td> </tr>

          <tr style="height: 15.55pt;"> <td width="374" valign="top" style="width: 224.45pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(255, 255, 153); padding: 0cm 5.4pt; height: 15.55pt; border-image: initial;">
              <p><font color="#005824">Кратковременно допустимое макс. фазное напряжение, при котором сохраняется работоспособность, В </font></p>
             </td> <td width="105" valign="top" style="width: 63pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(255, 255, 153); padding: 0cm 5.4pt; height: 15.55pt; border-image: initial;">
              <p align="center" style="text-align: center;"><font color="#005824">450</font></p>
             </td> </tr>

          <tr style="height: 7.95pt;"> <td width="374" valign="top" style="width: 224.45pt; padding: 0cm 5.4pt; height: 7.95pt; border-image: initial;">
              <p><font color="#005824">Потребляемая мощность (под нагрузкой), ВА, не более</font></p>
             </td> <td width="105" valign="top" style="width: 63pt; padding: 0cm 5.4pt; height: 7.95pt; border-image: initial;">
              <p align="center" style="text-align: center;"><font color="#005824">1,0</font></p>
             </td> </tr>

          <tr style="height: 23.15pt;"> <td width="374" valign="top" style="width: 224.45pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(255, 255, 153); padding: 0cm 5.4pt; height: 23.15pt; border-image: initial;">
              <p><font color="#005824">Коммутационный ресурс выходных контактов: </font></p>

              <p><font color="#005824">- под нагрузкой 16 А (активный ток), раз, не менее </font></p>

              <p><font color="#005824">- под нагрузкой 5 А, раз, не менее</font></p>
             </td> <td width="105" valign="top" style="width: 63pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(255, 255, 153); padding: 0cm 5.4pt; height: 23.15pt; border-image: initial;">
              <p><font color="#005824"> </font></p>

              <p align="center" style="text-align: center;"><font color="#005824">
                  <br />
                 </font></p>

              <p align="center" style="text-align: center;"><font color="#005824">100 000</font></p>

              <p align="center" style="text-align: center;"><font color="#005824">1 млн.</font></p>
             </td> </tr>

          <tr style="height: 23.15pt;"> <td width="374" valign="top" style="width: 224.45pt; padding: 0cm 5.4pt; height: 23.15pt; border-image: initial;">
              <p><font color="#005824">Степень защиты: </font></p>

              <p><font color="#005824">- прибора</font></p>

              <p><font color="#005824">- клеммника </font></p>
             </td> <td width="105" valign="top" style="width: 63pt; padding: 0cm 5.4pt; height: 23.15pt; border-image: initial;">
              <p align="center" style="text-align: center;"><font color="#005824"> </font></p>

              <p align="center" style="text-align: center;"><font color="#005824">IP40</font></p>

              <p align="center" style="text-align: center;"><font color="#005824">IP20</font></p>
             </td> </tr>

          <tr style="height: 7.95pt;"> <td width="374" valign="top" style="width: 224.45pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(255, 255, 153); padding: 0cm 5.4pt; height: 7.95pt; border-image: initial;">
              <p><font color="#005824">Климатическое исполнение </font></p>
             </td> <td width="105" valign="top" style="width: 63pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(255, 255, 153); padding: 0cm 5.4pt; height: 7.95pt; border-image: initial;">
              <p align="center" style="text-align: center;"><font color="#005824">УХЛ4</font></p>
             </td> </tr>

          <tr style="height: 7.95pt;"> <td width="374" valign="top" style="width: 224.45pt; padding: 0cm 5.4pt; height: 7.95pt; border-image: initial;">
              <p><font color="#005824">Габаритные размеры, мм </font></p>
             </td> <td width="105" valign="top" style="width: 63pt; padding: 0cm 5.4pt; height: 7.95pt; border-image: initial;">
              <p align="center" style="text-align: center;"><font color="#005824">52 х 88 х 65</font></p>
             </td> </tr>

          <tr style="height: 7.95pt;"> <td width="374" valign="top" style="width: 224.45pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(255, 255, 153); padding: 0cm 5.4pt; height: 7.95pt; border-image: initial;">
              <p><font color="#005824">Масса, кг, не более </font></p>
             </td> <td width="105" valign="top" style="width: 63pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(255, 255, 153); padding: 0cm 5.4pt; height: 7.95pt; border-image: initial;">
              <p align="center" style="text-align: center;"><font color="#005824">0,200</font></p>
             </td> </tr>

          <tr style="height: 8.4pt;"> <td width="374" valign="top" style="width: 224.45pt; padding: 0cm 5.4pt; height: 8.4pt; border-image: initial;">
              <p><font color="#005824">Диапазон рабочих температур, °С </font></p>
             </td> <td width="105" valign="top" style="width: 63pt; padding: 0cm 5.4pt; height: 8.4pt; border-image: initial;">
              <p align="center" style="text-align: center;"><font color="#005824">от -35 до +55</font></p>
             </td> </tr>

          <tr style="height: 8.4pt;"> <td width="374" valign="top" style="width: 224.45pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(255, 255, 153); padding: 0cm 5.4pt; height: 8.4pt; border-image: initial;">
              <p><font color="#005824">Температура хранения, °С </font></p>
             </td> <td width="105" valign="top" style="width: 63pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(255, 255, 153); padding: 0cm 5.4pt; height: 8.4pt; border-image: initial;">
              <p align="center" style="text-align: center;"><font color="#005824">от -45 до + 70</font></p>
             </td> </tr>

          <tr style="height: 8.4pt;"> <td width="374" valign="top" style="width: 224.45pt; padding: 0cm 5.4pt; height: 8.4pt; border-image: initial;">
              <p><font color="#005824">Монтаж</font></p>
             </td> <td width="105" valign="top" style="width: 63pt; padding: 0cm 5.4pt; height: 8.4pt; border-image: initial;">
              <p align="center" style="text-align: center;"><font color="#005824">DIN-рейка 35мм</font></p>
             </td> </tr>

          <tr style="height: 8.4pt;"> <td width="374" valign="top" style="width: 224.45pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(255, 255, 153); padding: 0cm 5.4pt; height: 8.4pt; border-image: initial;">
              <p><font color="#005824">Положение в пространстве</font></p>
             </td> <td width="105" valign="top" style="width: 63pt; background-image: initial; background-attachment: initial; background-origin: initial; background-clip: initial; background-color: rgb(255, 255, 153); padding: 0cm 5.4pt; height: 8.4pt; border-image: initial;">
              <p align="center" style="text-align: center;"><font color="#005824">произвольное</font></p>
             </td></tr>
         </tbody>
       </table>
     </p>
   </blockquote></blockquote>
