ВР-М03 АС15-450V УХЛ4 вольтметр 3-х фазный Новинка

 ВР-М03 АС15-450V УХЛ4 вольтметр 3-х фазный
 ВР-М03 АС15-450V УХЛ4 вольтметр 3-х фазный
 ВР-М03 АС15-450V УХЛ4 вольтметр 3-х фазный
 ВР-М03 АС15-450V УХЛ4 вольтметр 3-х фазный
 ВР-М03 АС15-450V УХЛ4 вольтметр 3-х фазный

Цифровой вольтметр  ВР-М03 предназначен для технологического контроля величины переменного напряжения (15-450V AC, 45-70 Гц, и 400 Гц под заказ) в силовых электрических цепях, как в промышленных зонах, сферах ЖКХ, бытовом секторе и прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах.

Особенность – три гальванически изолированных вольтметра в корпусе одномодульного исполнения, позволяют производить независимые измерения с одновременной индикацией.

 Является средством контроля. Периодической поверке не подлежит. Далее…

3 152 руб

Артикул 4640016938421
Бренд Меандр (MEA)
Паспорт/Руководство (PDF) Загрузить

Описание

Вольтметр выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки вольтметра на ровную поверхность пружины замков необходимо переставить в крайние положения. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.

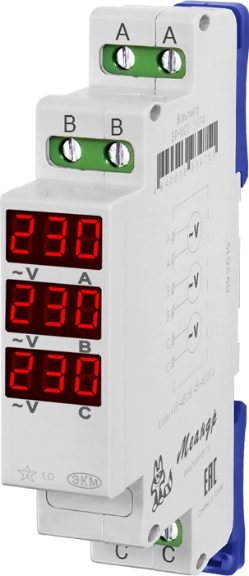

На лицевой панели прибора ВР-М03 расположены цифровые индикаторы, отображающие величины измеренных напряжений. Индикатор имеет ярко-красную светодиодную подсветку, обеспечивающую считывание информации при любой освещённости. Вольтметр, в зависимости от схемы подключения, может использоваться для контроля значений линейных или фазных напряжения в трёхфазных сетях.


Вольтметр не требуют оперативного питания и подключаются непосредственно в измеряемую цепь.

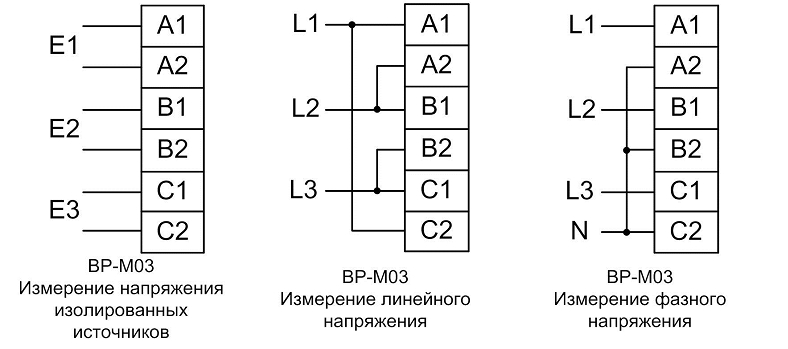

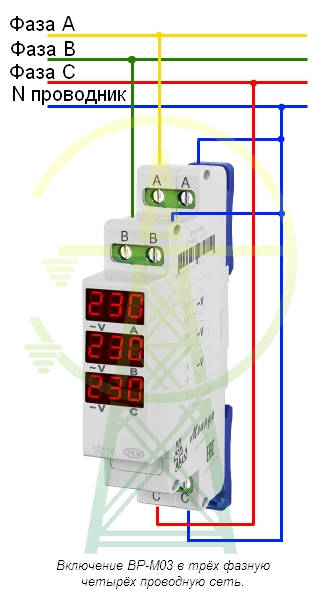

Для контроля напряжения в однофазных сетях подключение любого входа производится без учёта расположения фазного и нулевого проводников. Для контроля фазных напряжений в трёхфазных сетях нулевую шину следует подключить к каждому входу вольтметра.

ВР-М03 схема

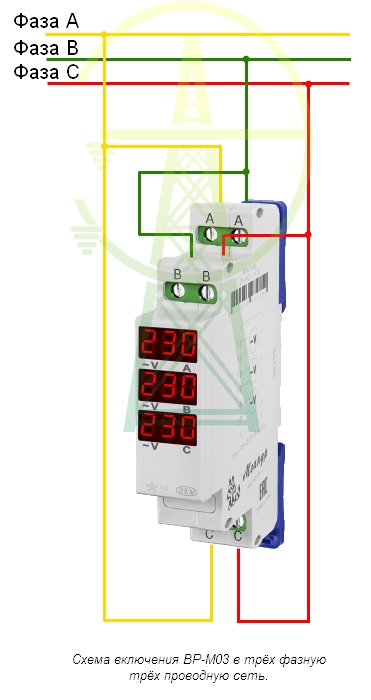

Для контроля линейных напряжений подключение каждого входа вольтметра производится между фазами.

ВР-М03 схема

 Если в процессе работы напряжение в любой измеряемой линии падает до значения менее 15В или превышает значение в 450В, текущее значение напряжения на индикаторе соответствующей линии начинает мигать с периодичностью 1с.

Более подробно о режимах эксплуатации и подключении данного вольтметра переменного напряжения можно ознакомиться в паспорте на данное изделие и приведённой ниже таблице.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОЛЬТМЕТРА ВР-М03

Параметр

Ед.изм.

Значение

Питание



От измеряемого напряжения

Частота измеряемого напряжения

Гц

45...70, 400*

Диапазон измеряемого напряжения

В

AC15...450

Измерительная цепь, она же питание



A1-A2, B1-B2, C1-C2

Основная погрешность измерений

%

1±1 единица младшего разряда

Косвенная погрешность измерений

%

1±1 единица младшего разряда

Потребляемая мощность, не более

ВА

2

Степень защиты по корпусу/по клеммам по ГОСТ 14254-96



IP40/IP20

Диапазон рабочих температур

0C

-25…+55 (УХЛ4)

-40…+55 (УХЛ2)

Температура хранения

0C

-40...+70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)



уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)



уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69



УХЛ4 или УХЛ2

Степень загрязнения в соответствии с ГОСТ 9920-89



2

Электрическая прочность между измерительными линиями



1500 (50Гц - 1мин)

Относительная влажность воздуха

%

до 80 при 250C

Рабочее положение в пространстве



произвольное

Режим работы



непрерывный

Габаритные размеры

мм

18x93x62

Масса

кг

0,06

Средний срок службы, не менее

лет

8

Средняя наработка на отказ, не менее

ч

10000

* - Спец. исполнение

Гарантийный срок эксплуатации изделия 24 месяца с момента приобретения изделия.
