РВЦ-П3-14 ACDC24B/AC230B УХЛ4 реле времени циклическое

РВЦ-П3-14 ACDC24B/AC230B УХЛ4 реле времени циклическое
РВЦ-П3-14 ACDC24B/AC230B УХЛ4 реле времени циклическое
РВЦ-П3-14 ACDC24B/AC230B УХЛ4 реле времени циклическое
РВЦ-П3-14 ACDC24B/AC230B УХЛ4 реле времени циклическое
РВЦ-П3-14 ACDC24B/AC230B УХЛ4 реле времени циклическое

Реле времени циклическое РВЦ-П3-14 АСDC24V/АС230V УХЛ4 – простое и одновременно надёжное изделие с самым большим количеством выходных групп – три группы переключающих контактов (согласно временной установке высокой точности до сотых долей секунды!) и одна группа контактов мгновенного действия (МК). Устройство предназначено и используется для формирования циклической последовательности импульсов после подачи напряжения питания.

·   Циклическое реле времени с раздельной регулировкой времени импульса и паузы

·   Диапазон выдержки времени от 0,01с до 999м (трёх декадные кнопочные переключатели в комбинации с переключателем множителя диапазона)

·   Две диаграммы работы

·   Три переключающие группы контактов + контакт мгновенного действия

·   Индикатор наличия питания и состояния исполнительного реле

Изделие снято с производства. Рекомендуемая замена на РВЦ-П2-22.



2 520 руб

Артикул 4640016933709
Бренд Меандр (MEA)
Паспорт/Руководство (PDF) Загрузить

Описание

Реле времени РВЦ-П3-14 (далее реле) предназначено для коммутации электрических цепей в циклическом режиме работы, последовательная отработка предварительно установленных выдержек времени «паузы» и «импульса». Используется в разветвлённых цепях автоматики, с большим количеством каналов управления.

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели реле расположены:

·   шесть кнопочных переключателей для установки выдержки времени («tп» и «»),

·  поворотные переключатели «МНОЖИТЕЛЬ-ПАУЗЫ» и «МНОЖИТЕЛЬ-ИМПУЛЬСА / ДИАГРАММА» для выбора диаграммы работы и временных поддиапазонов,

· зелёный индикатор включения напряжения питания «U», жёлтый индикатор срабатывания встроенного исполнительного реле.

 Высота над уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Вибрация мест крепления реле с частотой от 1 до 100Гц при ускорении до 9,8м/с2. Воздействие электромагнитных полей, создаваемых проводом с импульсным током амплитудой до 100А, расположенным на расстоянии не менее 10мм от корпуса реле. Реле устойчиво к воздействию помех степени жёсткости 3 в соответствии с требованиям ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99. Конденсация влаги на поверхности изделия не допускается.

Реле имеет 5 диапазонов выдержки времени паузы и 5 диапазонов выдержки времени импульса. Требуемая временная выдержка tп определяется путём умножения числового значения, установленного кнопочными переключателями («единицы», «десятки» и «сотни») паузы, на множитель выбранного диапазона переключателя «множитель паузы». Временная выдержка определяется аналогично, путём умножения числового значения, установленного кнопочными переключателями («единицы», «десятки» и «сотни») импульса, на множитель выбранного диапазона переключателем «множитель импульса».

 Диаграмма работы реле определяется с помощью переключателя «множитель импульса/диаграмма», который имеет две зоны установки старт с паузы и старт с импульса.

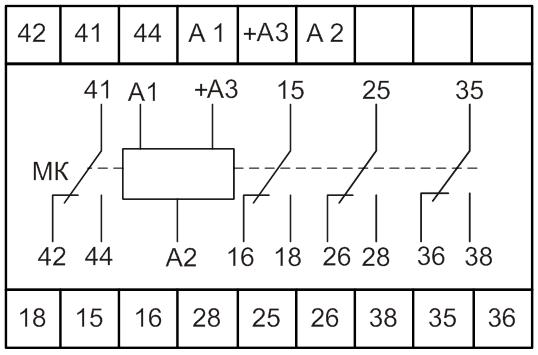

Напряжение питания АСDC24В подаётся на клеммы «+А3» и «А2», а напряжение АС230В - на клеммы «А1» и «А2», согласно нижеприведённому рисунку.




В обесточенном состоянии замкнуты контакты 15-16, 25-26 и 35-36. После подачи напряжения питания загорается зелёный индикатор «U», реле начинает отрабатывать выбранную диаграмму. При включении исполнительного реле загорается жёлтый индикатор его срабатывания, при этом контакты 15-16, 25-26 и 35-36 размыкаются, а контакты 15-18, 25-28 и 35-38 замыкаются. Реле имеет один переключающий контакт мгновенного действия - МК. Одновременно с подачей питания на реле размыкаются контакты 41-42 и замыкаются контакты 41-44. В данном положении контакты остаются замкнутыми до снятия питания с реле.



 ВНИМАНИЕ:  Для изменения вновь установленных диапазонов выдержки времени и диаграммы работы реле, необходимо выключить питание с последующим его включением! (Перезагрузка напряжением питания).



Возможные временные диаграммы работы данного реле.




Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания начинается отсчёт выдержки времени tп, после отработки времени паузы исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается. Контакт мгновенного действия - изменяет своё состояние при включении питания. Возвращается в исходное состояние при выключении питания.

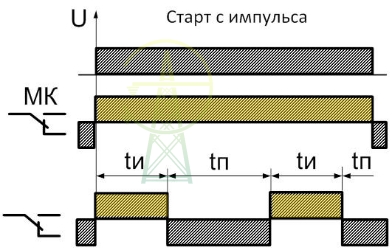

Циклическое включение и отключение реле (бесконечный цикл). При подаче напряжения питания исполнительное реле включается и начинается отсчёт выдержки времени tи, после отработки времени импульса исполнительное реле выключается и начинается отсчёт выдержки времени tп. Контакт мгновенного действия - изменяет своё состояние при включении питания. Возвращается в исходное состояние при выключении питания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВЦ-П3-14

Параметр

Ед.изм.

Значение

Напряжение питания

В

АC230В ± 10%

АСDC24 В ± 10%

Диапазоны выдержки времени импульса и паузы



0,01-9,99с, 0,1-99,9с, 1-999с, 0,1-99,9мин, 1- 999мин

Погрешность отсчета выдержки времени, не более

%

5

Время готовности, не более

с

0,15

Время повторной готовности, не более

с

0,1

Количество и тип контактов



3 переключающих и МК

Максимальное коммутируемое напряжение

В

400

Максимальный коммутируемый ток при активной нагрузке: АС250В 50Гц (АС1)/DC30В (DC1)

А

7

Максимальное напряжение между цепями питания и контактами реле

В

АС2000 (50Гц - 1мин)

Механическая износостойкость, не менее

циклов

10х106

Электрическая износостойкость, не менее

циклов

100000

Степень защиты реле (по корпусу/по клеммам)



IP40/IP20

Диапазон рабочих температур

0C

-25…+55 (УХЛ4)

Температура хранения

0C

-40 ... +70

Относительная влажность воздуха

%

до 80 (при 250С)

Высота над уровнем моря

м

до 2000

Рабочее положение в пространстве



произвольное

Режим работы



круглосуточный

Габаритные размеры

мм

53х90х63

Масса

кг

0,155

  Более подробно о режимах эксплуатации, настройке, схеме подключения данного реле можно узнать в паспорте (руководство по эксплуатации) на данное реле времени.
