РВО-1М АСDC24В/АС230В УХЛ4 реле времени однокомандное Новинка

РВО-1М АСDC24В/АС230В УХЛ4 реле времени однокомандное
РВО-1М АСDC24В/АС230В УХЛ4 реле времени однокомандное
РВО-1М АСDC24В/АС230В УХЛ4 реле времени однокомандное
РВО-1М АСDC24В/АС230В УХЛ4 реле времени однокомандное
РВО-1М АСDC24В/АС230В УХЛ4 реле времени однокомандное

Реле времени РВО-1М ACDC24В/AC230В предназначено для формирования сигналов управления по установленному временному интервалу или определенному алгоритму поступающих сигналов на вход управления. Отличительные особенности:

·          Диапазон выдержки времени от 0.3 с до 10 ч;

·          Установка выдержек времени осуществляется с помощью 3-х dip-переключателей (грубо, диапазон) и плавной установки потенциометром внутри выбранного диапазона;

·          8 диаграмм работы

·          одна переключающая группа 5А/250В в режиме АС1;

·          Индикатор состояния встроенного реле, индикатор наличия питания;

·          Корпус шириной 2/3 модуля (13 мм).

Напишу личное мнение о данном реле. Восемь (!) функций в меню предварительных установок, кроме задержки на включение и отключение, функция бистабильного реле, лестничного таймера, реле контроля скорости и кое-что ещё.

Далее…

1 322 руб

Артикул 4640016936885
Бренд Меандр (MEA)
Паспорт/Руководство (PDF) Загрузить

Описание

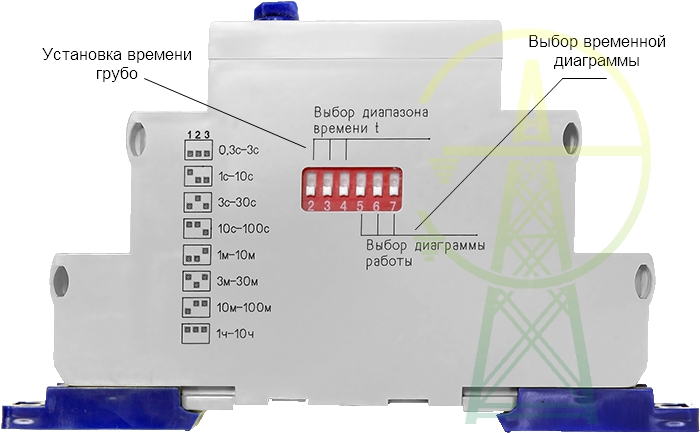

Реле имеет 8 поддиапазонов выдержки времени, который выбирается взаимной комбинацией dip-переключателей 1,2 и 3, расположенных на боковой поверхности корпуса (см. рис.1). Таким образом, выбирается грубая установка временного интервала временных функций. Диаграмма работы реле устанавливается с помощью DIP-переключателей 4, 5 и 6.

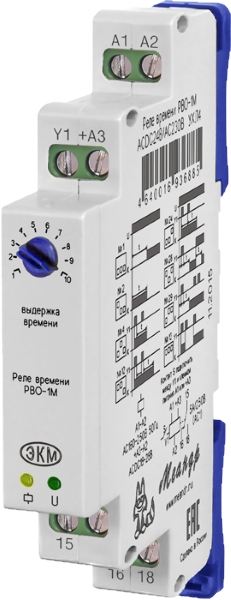

Точно требуемая выдержка, внутри выбранного поддиапазона, устанавливается поворотным потенциометром, расположенным на лицевой панели реле (См. рис. 2).


Внимание! Смена диаграммы работы и временных уставок возможна только после снятия напряжения питания с последующей его подачей!

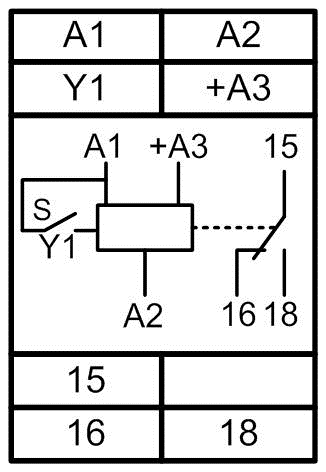

В обесточенном состоянии замкнуты контакты 15-16 (см. рис. 3). После подачи напряжения питания загорается зелёный индикатор «U». Реле, в зависимости от выбранной диаграммы, начинает её отрабатывать при этом, во время отсчёта заданной выдержки времени зелёный индикатор «U» мигает. При включении выходных исполнительных контактов загорается жёлтый индикатор, и замыкаются контакты 15-18, а 15-16 размыкаются.

Множество возможных временных диаграмм, позволяют использовать данное реле в различных системах автоматического управления, некоторые примеры использования из которых приведены для конкретной временной диаграммы.




 Отсчёт заданного времени начинается при подаче напряжения питания, после чего реле включается (задержка на включение). Отключение по снятию питания.Стандартная функция использования.



 Реле включается одновременно с подачей питания. Отключение реле происходит после отсчёта заданного времени (задержка на отключение). Стандартная функция использования.

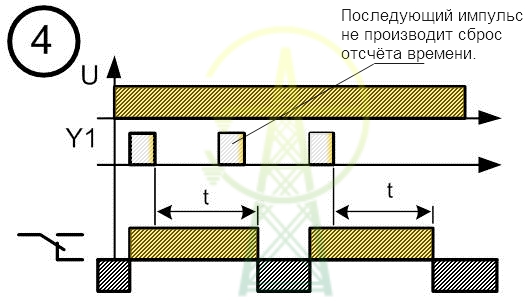

 Реле включается при замыкании управляющего контакта. Отсчёт заданного времени начинается после размыкания управляющего контакта. Отсчёт времени не прерывается повторной командой внешнего запуска. Отключение реле происходит после отсчёта заданного времени или при выключении питания. Функция лестничного таймера для включения нагрузки на определённое время, отсчёт не прерывается повторным включением (кнопочный выключатель без фиксации).

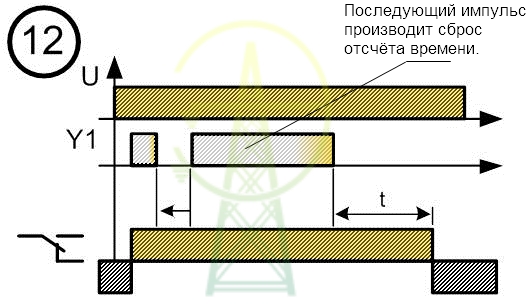

 Реле включается при замыкании управляющего контакта. Отсчёт заданного времени начинается после размыкания управляющего контакта. Отсчёт времени прерывается повторной командой внешнего запуска. Отключение реле происходит после отсчёта заданного времени или при выключении питания. Функция лестничного таймера или вентилятора санузла, для включения нагрузки на определённое время, отсчёт возобновляется повторным включением (кнопочный выключатель без фиксации).

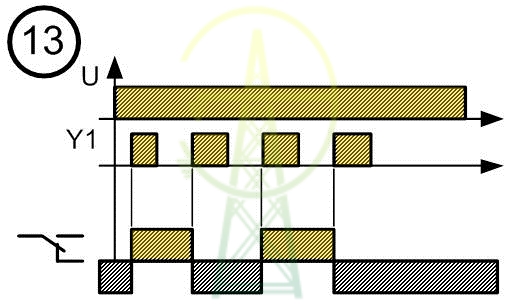

 При подаче управляющего сигнала (по переднему фронту) происходит смена положения контактной группы. Функция бистабильного реле, управление освещением, в т.ч. с нескольких мест (кнопочный выключатель без фиксации).

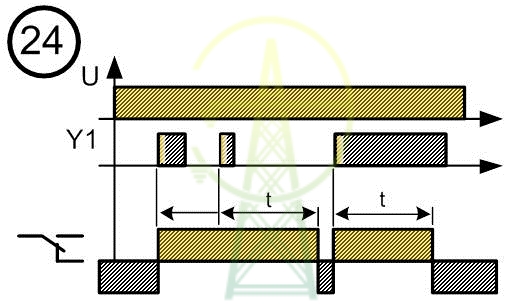

 При замыкании управляющего контакта реле включается и начинается отсчёт заданной выдержки времени. Отсчёт времени прерывается повторной командой внешнего запуска. Реле выключится если интервал между командами внешнего запуска больше установленной выдержки времени. Реле включается при поступлении очередной команды внешнего запуска. Контроль частоты движения продукции по транспортёру  и др. процессов подобного рода.

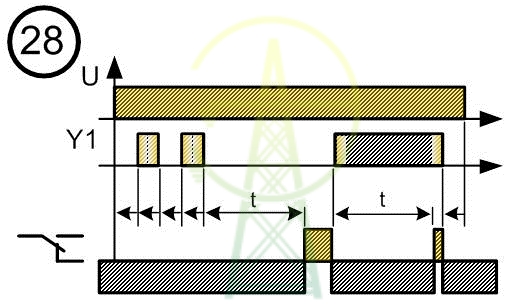

 Контроль частоты или скорости. Отсчёт времени задержки на включение начинается при включении напряжения питания и по переднему или заднему фронту управляющего импульса; реле включается если пауза между любыми соседними фронтами больше установленной выдержки времени или длительность управляющего импульса больше установленной выдержки времени. Контроль частоты вращения, движения и др. процессов подобного рода.

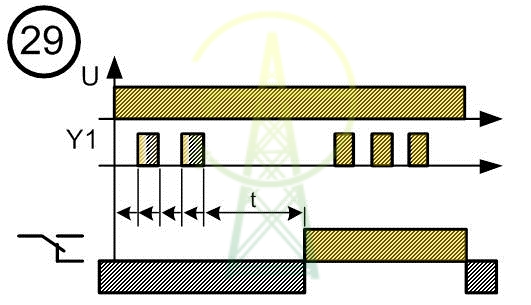

 Контроль частоты или скорости. Отсчёт времени задержки на включение начинается при включении напряжения питания и по переднему или заднему фронту управляющего импульса; реле включается если пауза между любыми соседними фронтами больше установленной выдержки времени или длительность управляющего импульса больше установленной выдержки времени. Отключение реле происходит только при снятии напряжения питания (режим памяти). Контроль частоты вращения, движения и др. процессов подобного рода.

Реле выпускаются в унифицированном пластмассовом корпусе модульного исполнения с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную DIN рейку, шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2.

Более подробно о режимах эксплуатации, настройке и подключении данного реле времени РВО-1М ACDC24В/AC230В можно ознакомиться в паспорте на данное изделие или представленной ниже таблице.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РВО-1М

Параметр

Ед.изм.

РВО-1М ACDC24В/AC230В

Напряжение питания

В

АСDC24 ± 10%

АС230 ± 10%

Диапазоны выдержек времени импульса и паузы

1-10c, 3-30c, 10-100c, 1-10мин, 3-30мин, 10-100мин, 1-10ч, 3-30ч

Погрешность установки выдержки времени, не более

%

10

Погрешность отсчета выдержки времени, не более

%

2

Время готовности, не более

с

0,15

Время повторной готовности, не более

с

0,1

Время воздействия управляющего сигнала, не менее

с

0,05

Диаграммы работы

1, 2, 4, 12, 13, 24, 28, 29

Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)

А

5

Максимальное коммутируемое напряжение

В

400

Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)

ВА/Вт

1250/150

Максимальное напряжение между цепями питания и контактами реле

В

AC2000 (50Гц - 1мин)

Потребляемая мощность, не более

ВА

2

Механическая износостойкость, не менее

циклов

10х106

Электрическая износостойкость, не менее

циклов

100000

Количество и тип контактов

1 переключающая группа

Диапазон рабочих температур (по исполнениям)

0C

-25…+55 (УХЛ4)

 -40…+55 (УХЛ2)

Температура хранения

0C

-40...+70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)

уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)

уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)

УХЛ4 или УХЛ2

Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96

IP40/IP20

Степень загрязнения в соответствии с ГОСТ 9920-89

2

Относительная влажность воздуха

%

80 (при 250C)

Высота над уровнем моря

м

до 2000

Рабочее положение в пространстве

произвольное

Режим работы

круглосуточный

Габаритные размеры

мм

13х93х62

Масса

кг

0,065

Возвратиться к обзору реле времени много функциональных.
