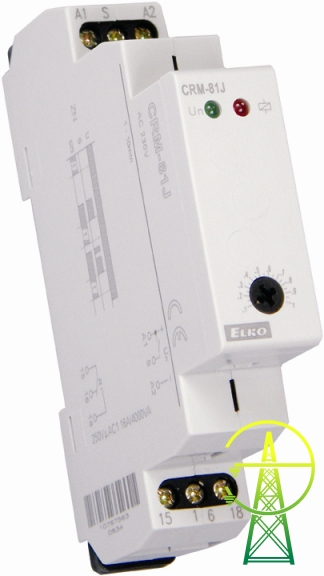

Реле времени CRM-83J/UNI, ZR 0,1-1s
    |
Реле времени CRM-83J ZR UNI простое одно командное (одно функциональное) аналоговое реле времени, выполняющее функцию задержки на включение выходных (т.е. групп исполнительных контактов) реле в соответствующем временном диапазоне. Основной отличительной особенностью данного реле от других (в том числе CRM-81J ZR, CRM-83J ZR, PCR-513, PCR-515 и их модификаций) является одновременное наличие трех групп переключающих контактов на выходе реле и расширенное универсальное питание постоянным или переменным током в широком диапазоне значений напряжения от 12 до 240 V. Начало отсчета времени может происходить как от подачи напряжения питания, так и от окончания импульса на управляющем входе, приоритет которого более высокий. Напряжение на входе управления такое же, как напряжение питания. 2 562 руб |
Артикул
8595188119740
Паспорт/Руководство (PDF)
Загрузить
|
Описание

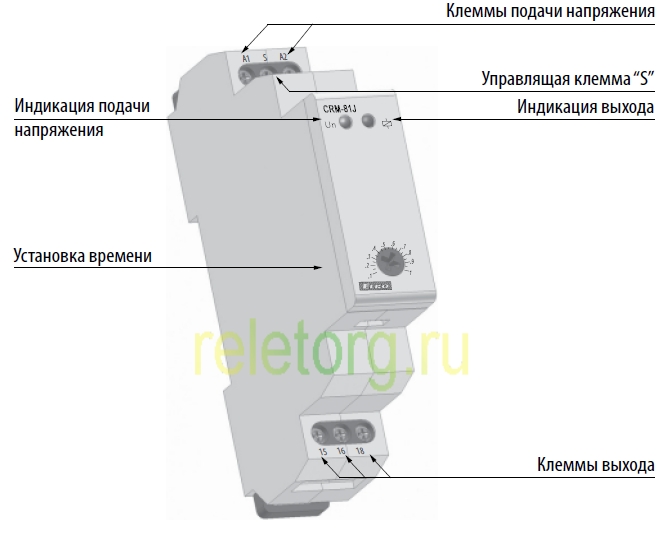

Точная настройка времени у серии реле CRM-83J ZR UNI, в рамках данного временного диапазона, осуществляется потенциометром, расположенным на передней панели прибора. Простые и интуитивно понятные элементы управления и подключения показаны на данном изображении. Положительными особенностями данного реле времени CRM-83J ZR UNI является возможность передачи сигнала задержки по времени в три различные цепи, что исключает необходимость применения дополнительного промежуточного реле, и расширенное значение питающего напряжения от 12 до 240V переменным или постоянным током. В данном случае выдержка будет одинаковая, что не стоит путать с трех цепным реле времени, где выдержки времени могут быть различны для каждой группы контактов (независимого канала). Состояние вывода указывает красный LED, ширина 1 модуль (18 мм), крепление на DIN-рейку. Временной диапазон конкретно данного реле от 0,1 до 1 секунды, что является одним из шести (0,1-1 сек., 1-10 сек., 6-60 сек., 1-10 мин., 6-60 мин., 1-10ч.) возможных вариантов у данной серии реле времени.
Более подробные технические параметры представлены в ниже приведённой таблице, в обзорном листе каталога производителя и «Инструкции по эксплуатации»
.
|
Технические параметры |
CRM-83J UNI |
|
Выполняемые функции: |

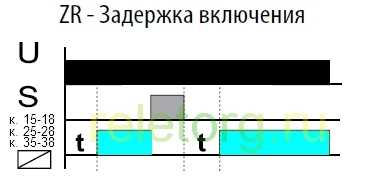

ZR – задержка включения |
|
Клеммы питания: |
А1-А2 |
|
Напряжение питания: |
AC/DC 12-240V (AC 50-60Hz) |
|
Мощность (номинал/ потребляемая) |
Макс. 12 VA/1.9W |
|
Допуск напряжения питания: |
-15%, +10% |
|
Индикация питания: |
Зелёный LED |
|
Временной диапазон: |
от 0,1 до 1 с |
|
Регулировка времени: |
Плавная, потенциометром |
|
Отклонение времени: |
5% - при механической установке |
|
Точность повторения: |
0,2% - стабильность настроенного параметра |
|
Температурный коэффициент: |
0,015/°С, нормальное значение 20°С |
|
Параметры выхода | |
|
Количество контактов: |
3 переключающий (AgNi) |
|
Номинальный ток: |
8А / АС1 |
|
Мощность замыкания: |
2000 VA/ AC1, 192 W/DC |
|
Пиковый ток: |
10А<3с |
|
Напряжение замыкания: |
250V AC1/24V DC |
|
Мин. замыкающая мощность DC: |
500 mW |
|
Индикация выхода: |
Красный LED |
|
Механическая износостойкость: |
3х107 |
|
Электрическая износостойкость (АС1): |
0,7х105 |
|
Управление | |
|
Мощность управляющего входа |
AC 0.025-0.2VA/DC0.1-0.7W (UNI) |
|

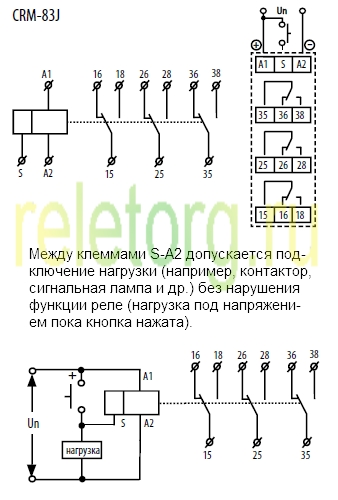

Подключение нагрузки между S-A2: |
Допустимо (UNI) |
|
Клеммы управления: |
А1-S |
|
Макс. ёмкость управляющего провода: |
|
|
-без подключения газоразрядн. ламп: |
12nF(UNI) |
|
-с подключ. газоразрядн. ламп: |
9nF (UNI) не допустимо подключение газоразрядн. ламп |
|
Длительность упр. импульса: |
min 25 mc/ max - неограничено |
|
Время восстановления: |
max 150 ms |
|
Прочие параметры | |
|
Рабочая температура: |
-20…+55°С |
|
Складская температура: |
-30…+70°С |
|
Электрическая прочность: |
4 kV (питание-выход) |
|
Рабочее положение: |
произвольное |
|
Крепление: |
DIN рейка EN60715 |
|
Защита: |
IP40 со стороны лиц. панели/IP20со стороны клемм |
|
Категория перенапряжения: |
III. |
|
Степень загрязнения: |
2 |
|
Сечение подключ. проводов: |
max 1x2,5/ 2x1,5/ с гильзой 1x2,5 |
|
Размер: |
90х17,6х64 мм |
|
Вес: |
86 г |
|
Соответствие нормам: |
EN 61812-1, EN 61010-1 |
