Реле времени CRM-81J/UNI, ZR 1-10s

Реле времени CRM-81J/UNI, ZR 1-10s
Реле времени CRM-81J/UNI, ZR 1-10s
Реле времени CRM-81J/UNI, ZR 1-10s
Реле времени CRM-81J/UNI, ZR 1-10s
  Реле времени CRM-81J ZR UNI простое одно командное (одно функциональное) аналоговое реле времени, выполняющее функцию задержки на включение выходных (т.е. исполнительных контактов) реле в соответствующем временном диапазоне. Основной отличительной особенностью данного реле с маркировкой UNI - это расширенное значение по напряжению питания от 12 до 240V AC/DC, как переменного, так и постоянного рода тока.  В остальном сохраняет все достоинства реле  CRM-81J, т.е. начало отсчета может происходить как от подачи напряжения питания, так и от окончания импульса на управляющем входе, приоритет которого более высокий. Напряжение на входе управления такое же, как напряжение питания.

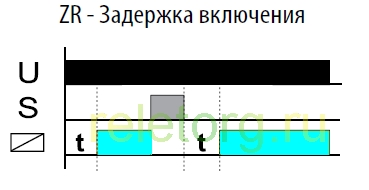

Реле времени CRM-81J - временные диаграммы работы

2 228 руб

Артикул 8595188119399
Бренд ElkoEp (-)
Паспорт/Руководство (PDF) Загрузить

Описание

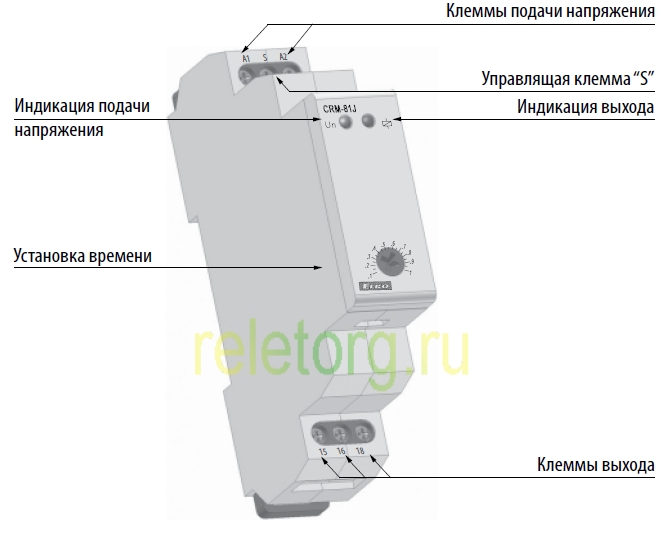

  Точная настройка времени у серии реле CRM-81J ZR UNI, в рамках данного временного диапазона, осуществляется потенциометром, расположенным на передней панели прибора. Простые и интуитивно понятные элементы управления и подключения показаны на данном изображении.  Ещё одной из положительных особенностей данного реле времени CRM-81J ZR UNI является значительная нагрузочная способность выходного контакта до 16А!  Состояние вывода указывает красный LED, ширина 1 модуль (18 мм), крепление на DIN-рейку. Временной диапазон конкретно данного реле от 1 до 10 секунд, что является одним из шести (0,1-1 сек., 1-10 сек., 6-60 сек., 1-10 мин., 6-60 мин., 1-10ч.) возможных вариантов у данной серии реле.

  Более подробные технические параметры представлены в ниже приведённой таблице,  в обзорном листе каталога производителя и «Инструкции по эксплуатации»Реле времени инструкция.



Технические параметры

CRM-81J

Выполняемые функции:

ZR – задержка включения

Клеммы питания:

А1-А2

Напряжение питания:

AC/DC 12-240V (AC 50-60Hz)

Мощность (номинал/ потребляемая)

Макс. 12 VA/1.3W

Допуск напряжения питания:

-15%, +10%

Индикация питания:

Зелёный LED

Временной диапазон:

от  1 до 10 с

Регулировка времени:

Плавная, потенциометром

Отклонение времени:

5% - при механической установке

Точность повторения:

0,2% - стабильность настроенного параметра

Температурный коэффициент:

0,015/°С, нормальное значение 20°С

Параметры выхода

Количество контактов:

1 переключающий (AgNi)

Номинальный ток:

16А / АС1

Мощность замыкания:

4000 VA/ AC1, 384 W/DC

Пиковый ток:

30А<3с

Напряжение замыкания:

250V AC1/24V DC

Мин. замыкающая мощность DC:

500 mW

Индикация выхода:

Красный LED

Механическая износостойкость:

3х107

Электрическая износостойкость (АС1):

0,7х105

Управление

Мощность управляющего входа

AC 0.025-0.2 VA / DC 0.1-0.7W

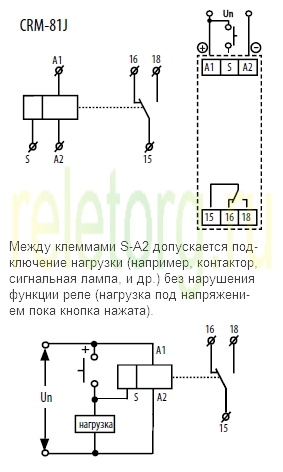

Подключение нагрузки между S-A2:

Допустимо (UNI)

Клеммы управления:

А1-S

Макс. ёмкость управляющего провода:



-без подключения газоразрядн. ламп:

12nF (UNI)

-с подключ. газоразрядн. ламп:

9nF (UNI) подключ. газоразрядн. ламп недопустимо

Длительность упр. импульса:

min 25 mc/ max - неограничено

Время восстановления:

max 150 ms

Прочие параметры

Рабочая температура:

-20…+55°С

Складская температура:

-30…+70°С

Электрическая прочность:

4 kV (питание-выход)

Рабочее положение:

произвольное

Крепление:

DIN рейка EN60715

Защита:

IP40 со стороны лиц. панели/IP20со стороны клемм

Категория перенапряжения:

III.

Степень загрязнения:

2

Сечение подключ. проводов:

max 1x2,5/ 2x1,5/ с гильзой 1x2,5

Размер:

90х17,6х64 мм

Вес:

62 г

Соответствие нормам:

EN 61812-1, EN 61010-1
