МАВР-3-1 АС230/400V УХЛ4 блок упраления АВР (2 ввода / 1 нагрузка) Новинка

МАВР-3-1 АС230/400V УХЛ4 блок упраления АВР (2 ввода / 1 нагрузка)
МАВР-3-1 АС230/400V УХЛ4 блок упраления АВР (2 ввода / 1 нагрузка)
МАВР-3-1 АС230/400V УХЛ4 блок упраления АВР (2 ввода / 1 нагрузка)
МАВР-3-1 АС230/400V УХЛ4 блок упраления АВР (2 ввода / 1 нагрузка)
МАВР-3-1 АС230/400V УХЛ4 блок упраления АВР (2 ввода / 1 нагрузка)
  Модуль автоматического ввода резерва (МАВР) представляет собой устройство автоматического управления вводами и предназначен для комплектации шкафа или щита АВР. Позволяет создавать более интеллектуальные схемы реализации устройств АВР.
  ООО "ЛИАЛ-  ЭЛЕКТРО" осуществляет поставку, настройку и монтаж указанных устройств АВР.

13 600 руб

Артикул 4640016930357
Бренд Меандр (MEA)
Паспорт/Руководство (PDF) Загрузить

Описание

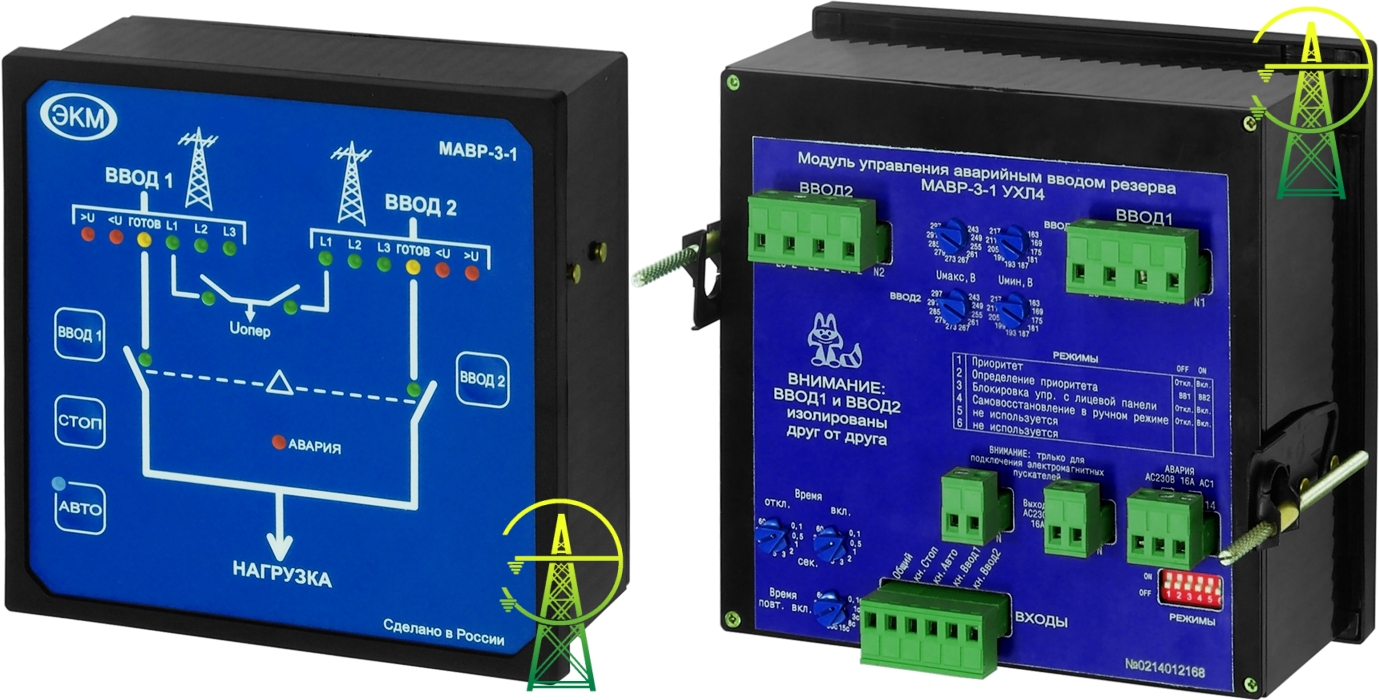

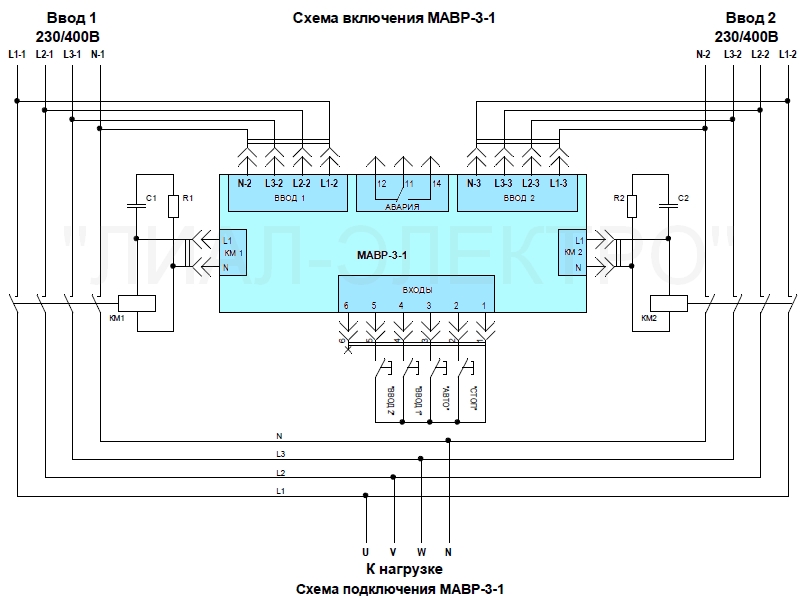

  Представляем Вашему вниманию пилотную модель блока управления автоматическим вводом резервного питания МАВР-3-1 АС220/380В 50Гц. Аббревиатура данного прибора расшифровывается как – Модуль Автоматического Ввода Резерва. Представляемый контроллер АВР предназначен для комплектации щитов или шкафов АВР с автоматическим переключением основного источника питания нагрузки, при возникновении на нем аварийных или недопустимых режимов работы, на резервный (запасной) источник электроэнергии. По схемотехническому исполнению блок АВР МАВР-3-1 АС220/380В 50Гц предназначен для реализации схемы АВР с двумя вводами (N1+N2) и одной нагрузкой. Конструктивно, в отличии от представленных моделей блоков управления АВР AVR-01 и AVR-02 и их модификаций, выполнен для установки на переднюю панель щита или шкафа управления, и позволяет оперативному персоналу контролировать режим его работы, параметры сети питания и задействованный в данный момент необходимый ввод питания нагрузки.
  При необходимости, с псевдо сенсорных кнопок управления, расположенных на его лицевой части, возможен ручной режим управления вводами (ввода-1 или ввода-2), по отношению к нагрузке. На передней панели расположены элементы индикации, выполненные на светодиодах (СД), которые информируют оперативный или обслуживающий персонал о наличии фазных напряжений (L1, L2, L3) по каждому из вводов (ВВОД1 или ВВОД2), их выход за пределы допустимых значений (>U и <U) и готовности (ГОТОВ) для подключения к нагрузке. Помимо этого, свечением светодиода (СД) ВВОД1 или ВВОД2 предоставляется информация о текущем подключении коммутационным аппаратом (модульным контактором или пускателем) того или иного ввода к нагрузке.
  В необходимых случаях, предусмотрен режимы:
-отключения коммутационных устройств КМ1 и КМ2 кнопкой СТОП;
-переключения контроля с автоматического режима управления на ручной и обратно с помощью кнопки АВТО;
-индикация аварийного состояния на индикаторе "АВАРИЯ".

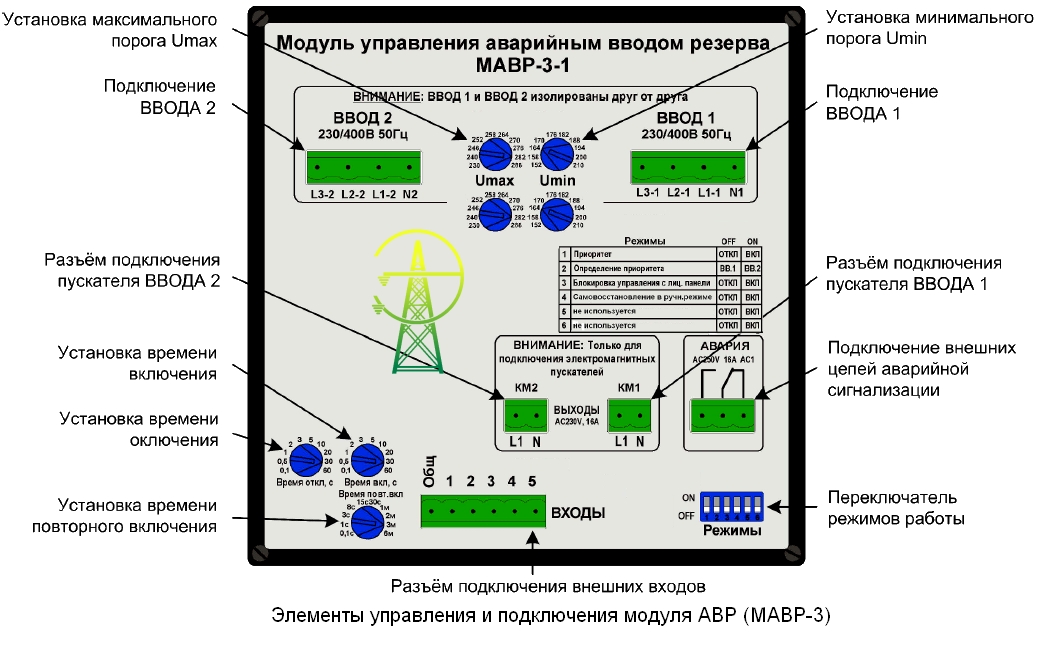

С внутренней стороны прибора может осуществляется блокировка элементов управления, расположенных на лицевой панели блока АВР, инсталляция дополнительного выносного пульта дистанционного управления, установка приоритетности вводов, изменение режимов работы микроконтроллера АВР и другие возможности.

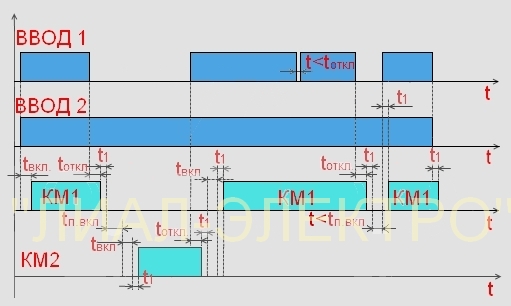

  Более подробное описание о работе прибора можно получить, ознакомившись с "Инструкцией по эксплуатации данного блока управления. Временные диаграммы работы модуля АВР в автоматическом режиме переключения с приоритетом на ВВОДЕ1 представлены ниже.
