AVR-02 3х400+N блок управления АВР 2-3 ввода / 2нагузки, секционный выключатель, запуск генератора (G)

AVR-02 3х400+N блок управления АВР 2-3 ввода / 2нагузки, секционный выключатель, запуск генератора (G)
AVR-02 3х400+N блок управления АВР 2-3 ввода / 2нагузки, секционный выключатель, запуск генератора (G)
AVR-02 3х400+N блок управления АВР 2-3 ввода / 2нагузки, секционный выключатель, запуск генератора (G)
AVR-02 3х400+N блок управления АВР 2-3 ввода / 2нагузки, секционный выключатель, запуск генератора (G)
AVR-02 3х400+N блок управления АВР 2-3 ввода / 2нагузки, секционный выключатель, запуск генератора (G)
AVR-02 3х400+N блок управления АВР 2-3 ввода / 2нагузки, секционный выключатель, запуск генератора (G)
AVR-02 3х400+N блок управления АВР 2-3 ввода / 2нагузки, секционный выключатель, запуск генератора (G)

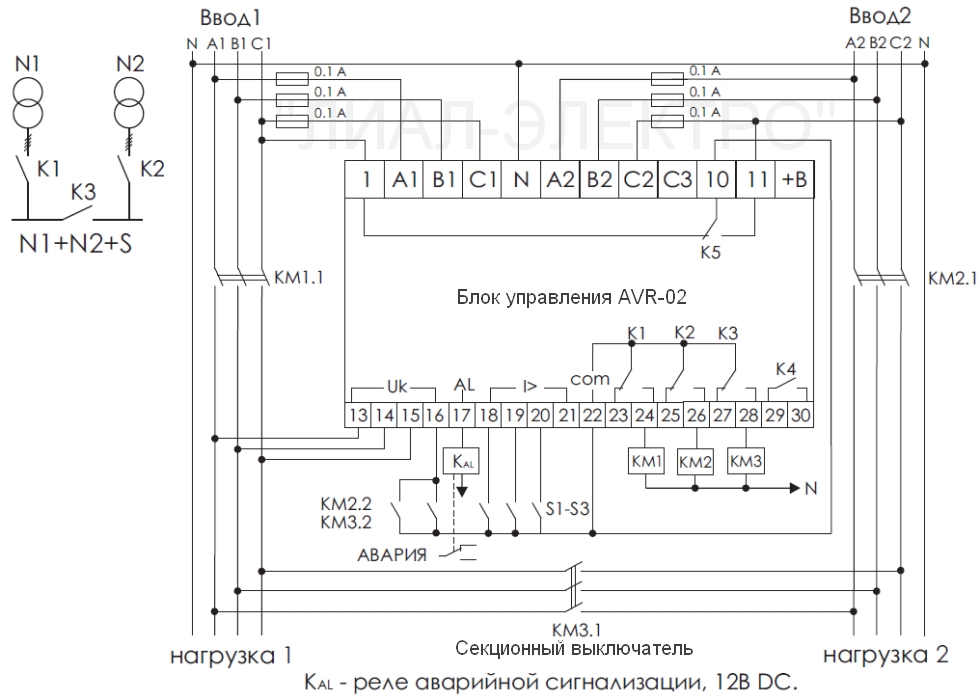

<div style="text-align: justify; "><span style="color: rgb(0, 88, 36); ">  </span><b style="color: rgb(0, 88, 36); ">AVR-02</b><span style="color: rgb(0, 88, 36); "> много функциональный блок управления автоматическим вводом резервного напряжения питания. Кроме управления основным и резервным вводом, предусматривает управление (всего четыре основные схемы включения) двумя нагрузками, запитанными по 3-х фазной 4-х проводной сети от двух различных вводов, в случае аварийной ситуации на одном из них AVR-02 производит его отключение с последующим подключением через секционный выключатель обеих нагрузок на один ввод, предварительно осуществив контроль их синфазности. При определенной схеме включения предусмотрено использование трех вводов.</span></div>

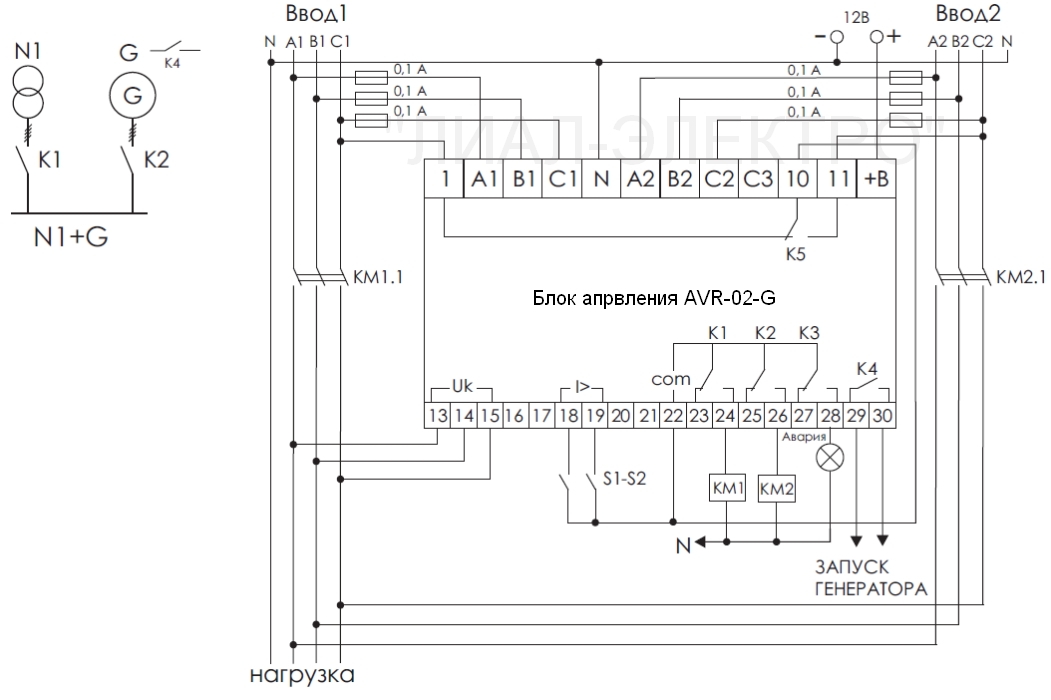

<div style="text-align: justify; "><font color="#005824">  В качестве резервного, третьего, источника электроэнергии возможно использование одно или трех фазного генератора, подключение которого к нагрузке производится после выполнения программы по запуску генератора - прогрева с последующим подключением. Переключение осуществляется внешними коммутационными аппаратами с дистанционным включением (<a href="http://reletorg.ru/catalog/products/00003314/" title="Перейти на страницу подбора контакторов" target="_blank" >контакторы</a>, магнитные пускатели и автоматические выключатели с мотор-приводами). За аварийную ситуацию принимаются выход за пределы установленных пороговых значений входных фазных напряжений или их асимметрия, нарушение порядка их чередования или обрыв фаз. При восстановлении входного напряжения в пределах допустимых значений происходит автоматическое переключение на основной ввод с последующим отключением генератора через установленное время охлаждения генераторной установки. Подробнее в </font><a href="/upload/iblock/8dd/8dd4e996315113a92f46fa65f91a260f.pdf" title="Инструкция пользователя AVR-02" target="_blank" >инструкции по эксплуатации</a><font color="#005824"> </font><img src="/upload/chr_t/pdf.jpg" border="0" width="16" height="16"  />.</div>

<div style="text-align: justify; "><font color="#005824">  <b>ООО "ЛИАЛ-ЭЛЕКТРО"</b> осуществляет поставку, настройку и монтаж указанных устройств АВР.</font></div>

14 205 руб

Артикул EA04.006.004
Бренд Евроавтоматика (EA)
Паспорт/Руководство (PDF) Загрузить

Описание

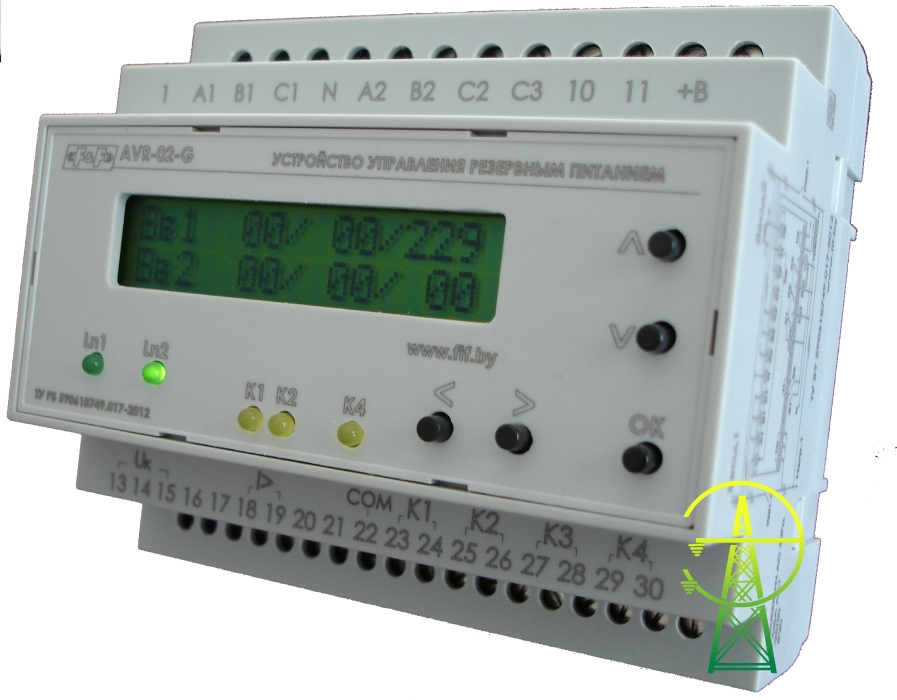

  Микропроцессорный блок управления АВР AVR-02, является совершенно новой моделью со значительно увеличенным количеством функциональных возможностей по сравнению с предыдущими моделями. Функции и режимы работы конролера АВР программируются непосредственно с передней панели устройства. Наличие жидкокристаллического информационного табло у данного прибора, в дополнение к перечисленному выше, являются основными, но вовсе не окончательными отличиями от представленных ранее блоков АВР AVR-01-K и AVR-01-S.
   Шесть предустановленных программ, определяющих возможные режимы работы системы АВР. В частности - АВР на 2 или 3 ввода, с дополнительной возможностью использования 1 или 3 фазного генератора в качестве резервного источника энергии, и дополнительной реализации схемы секционного управления АВР вводов и различные их вариации. Кратко можно сообщить о возможных функциях контроля шкафа АВР или щита АВР при реализации схемы их построения на AVR-02:
• Контроль чередования фаз;
• Контроль синфазности вводов;
• Формирование напряжения питания цепей управления и контроля силовыми (коммутационными) аппаратами;
• Формирование сигнала «АВАРИЯ»;
• Формирования сигнала запуска генератора;
• Управление контакторами и моторными приводами;
• Контроль состояния силового аппарата;
• Ограничение доступа к настройкам микроконтроллера АВР через ввод pin – кода;
• Питание от контролируемых вводов или от независимого источника постоянного (10-14V DC) или переменного тока (50-264V AC);
• Контроль состояния цепей нагрузки с блокировкой их включения при различных авариях и перегрузках;
• Выполнение пуско-наладочного режима без подключения вводов и нагрузок к сети.

  Кроме этого, у данного блока автоматики АВР предусмотрено не только большое количество контролируемых параметров, но и широкие диапазоны их настройки. Приведём некоторые из них. Это раздельные установки значений Umin и Umax, с двух пороговой скоростью отключения, значение асимметрии фазных напряжений и время срабатывания по нему, время срабатывания по запрограммированным отклонениям, время переключения на резервный ввод и возвращение на основной, время запуска генератора АВР и время его последующего охлаждения перед остановкой. Более подробную информацию о принципе работе АВР, различных принципиальных схемах включения АВР и программировании устройства AVR-02, вы сможете узнать из инструкции по эксплуатации  данного контролера АВР.

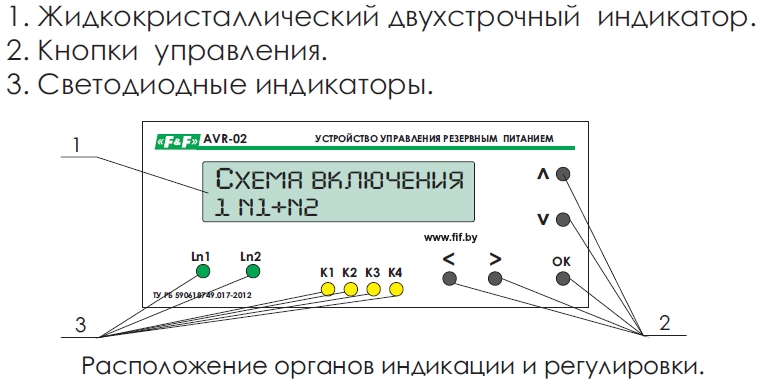

  В заключении стоит отметить, что многие контролируемые параметры, режимы работы силовых аппаратов, коммутирующих устройств и причины аварийных срабатываний, отображаются на LED и ЖКИ индикаторах, расположенных на передней панели в режиме реального времени. Это факт представляет значительную информативность и удобство при использовании данного прибора.
