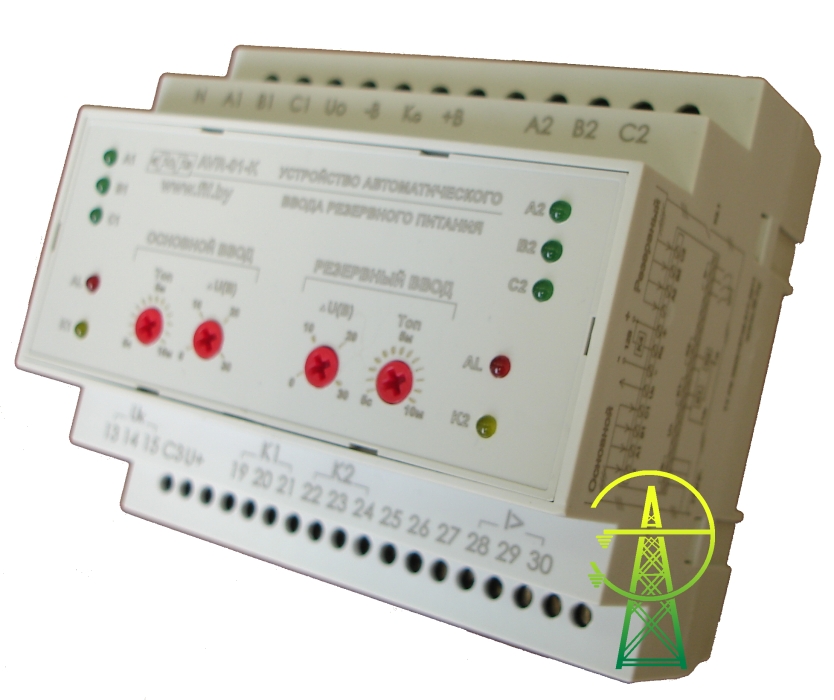

AVR-01-K, 3х400+N блок управления АВР (2 ввода / 1 нагрузка)

AVR-01-K, 3х400+N блок управления АВР (2 ввода / 1 нагрузка)
AVR-01-K, 3х400+N блок управления АВР (2 ввода / 1 нагрузка)
AVR-01-K, 3х400+N блок управления АВР (2 ввода / 1 нагрузка)
AVR-01-K, 3х400+N блок управления АВР (2 ввода / 1 нагрузка)
  AVR-01-K блок управления автоматическим вводом резервного напряжения питания для подключения 3-х фазной 4-х проводной нагрузки на резервную линию в случае аварийной ситуации на основной. Переключение осуществляется внешними коммутационными аппаратами с дистанционным включением (контакторы, магнитные пускатели и автоматические выключатели с мотор-приводами). За аварийную ситуацию принимаются заниженное значение входных фазных напряжений и их асимметрия, нарушение порядка их чередования или обрыв фаз. При восстановлении входного напряжения в пределах допустимых значений происходит автоматическое переключение на основной ввод с установленной задержкой времени переключения.
  ООО "ЛИАЛ-ЭЛЕКТРО" осуществляет поставку, настройку и монтаж указанных устройств АВР.

5 887 руб

Артикул EA04.006.001
Бренд Евроавтоматика (EA)
Паспорт/Руководство (PDF) Загрузить

Описание

  Блок управления трёхфазным АВР AVR-01K является первым прибором созданным предприятием СООО «Евроавтоматика ФиФ», из серии контроллеров АВР. Данные приборы предназначены для построения щита АВР или шкафа АВР в оптимально короткие сроки, без использования реле контроля фаз и промежуточных реле с более понятной принципиальной схемой его включения. В данном случае снижается вероятность возникновения ошибки, как схемы сборки, так и включения АВР. Повышается надёжность, функциональность и информативность при работе устройства АВР в целом. Цена щита АВР при этом, если учитывать отдельно стоимость всех комплектующих, работу разработчиков и квалифицированных монтажников, не увеличится.

  AVR-01K является базовой моделью и предназначен для работы в схемах АВР на 2 ввода – основном и резервном. Основное назначение данного прибора состоит в обеспечении ответственных потребителей бесперебойной подачей электроэнергии и в случае аварийной ситуации на основном переключить подачу электроэнергии к нагрузке с резервного ввода.

  Устройство АВР в данном случае предполагает отключение контактора КМ1 и подключение контактора резервного ввода КМ2, согласно схеме включения АВР. Питание блока осуществляется от контролируемых вводов, кроме этого предусмотрена возможность подключения внешнего источника питания (вывод С3) напряжением 230V AC.

  Время повторного возвращения на основной ввод при восстановлении его параметров – от 5 до 600 секунд. За аварийную ситуацию блок управления принимает одну из следующих ситуаций, в скобках указано значение времени переключения по данному отклонению:

· Выход напряжения любого из входов за пределы установленных значений Uмин. (5 сек.) и Uмакс. (0,3 сек.);

· Контроль чередования фаз (0,3 сек.);

· Контроль асимметрии входных напряжений более 60V (5 сек.);

· Контроль встречного включения входов;

· Контроль за аварийным состоянием нагрузки, и блокировки ее подключения, через дополнительные контакты соответствующего коммутационного аппарата;

· Включение в другую систему автоматического отключения нагрузки при подаче значения 230V AC на один из входов I> (28, 29, 30).

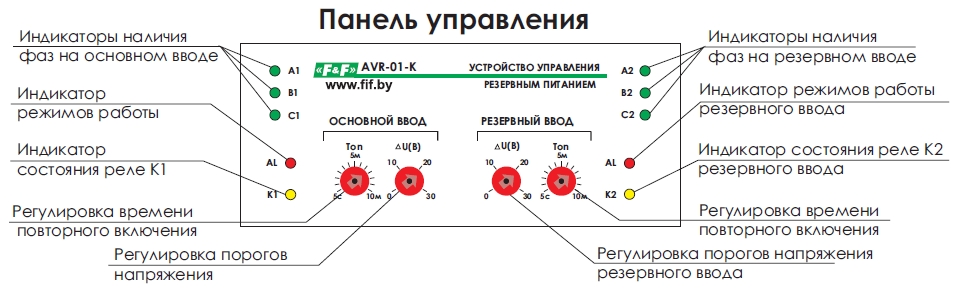

  Совмещённая регулировка пороговых значений контролируемого напряжения (ΔU- режим окна от Uном.) Сохранение работоспособности устройства АВР в пределах питающего напряжения от 24 до 264V AC. Более подробную техническую информацию о режимах работы микроконтроллера АВР и сигнализации LED индикаторов передней панели можно получить из инструкции АВР .

! Подключение нулевого проводника (N) к контакту 5 устройства ведет к КЗ выходных каскадов формирования оперативного напряжения и всей потери работоспособности устройства в целом.
