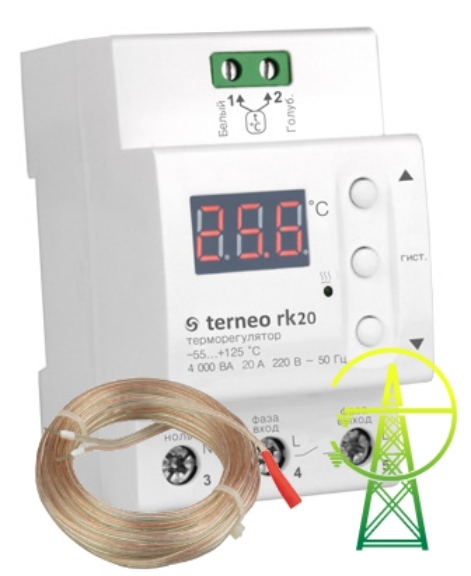

Терморегулятор terneo rk20 AC230V 20А, с датчиком DS18B20 Новинка

Одноканальный терморегулятор с монтажом на 35-мм din-рейке и питанием от сети переменного тока АС220V. Данная модель является модернизацией базового терморегулятора  terneo rk, и промежуточной перед вариантом terneo rk 30, отличие которого состоит в максимальной мощности коммутируемой нагрузке в 4000 ВА (или 20А по току, что и отображается в обозначении  terneo rk – 16А, terneo rk 20 – 20А и terneo rk 30 – 30А, соответственно). Основное назначение данного прибора состоит в автоматическом поддержании необходимой температуры путём подключения нагревательной установки (с заданной точностью/гистерезисом  от 0,5 до 25°С). Из сказанного понятно, что без дополнительных схемотехнических решений, данное устройство не сможет подключить, например вентилятор или кондиционер, для решения задачи по снижению температуры контролируемого объекта, и способен контролировать работу только при нагреве.

Как было отмечено выше, данный прибор может работать как с цифровыми, так и с аналоговыми датчиками. Данное свойство, возможность работы с различными типами датчиков (выбор из допустимых предустановленных вариантов в библиотеке значений есть у большинства только промышленных контроллеров), в бытовых устройствах, ранее другими производителями не предлагалось. Насколько это оправданно – не знаю, но нет строгой необходимости покупать именной такой тип датчика при выходе штатного из строя, а можно восстановить работоспособность из подходящего по характеристике термо сопротивления. Тут же сообщу, что цифровой DS18B20 – это специализированный полупроводниковый МС элемент фирмы Dallas Semiconductor (Maxim), и его аналога я пока не встречал. Имеется, как у всех моделей терморегуляторов terneo rk,  контроль над внутренней температурой блока управления. Превышение установленного значения в 80°С приводит к отключению устройства. На индикаторе будет отображаться «ПРГ» (перегрев) до тех пор, пока не будет нажата одна из кнопок для разблокировки устройства. Терморегулятор разблокируется в том случае, если температура внутри корпуса опустится ниже 60 °С.

К достоинствам можно отнести следующие особенности:

-яркая индикация текущей температуры;

-простая и понятная инструкция по эксплуатации и настройке;

-термо защита от внутреннего перегрева (>80°С);

-очень понятный интерфейс (меню);

-продолжительная гарантия (до 5-ти лет!);

-достойный само затухающий пластик (с хорошим качеством лазерной гравировки);

-хорошая упаковка с многоцветной печатью.

 Недостатки:

-датчик не предусматривает определенного способа крепления.

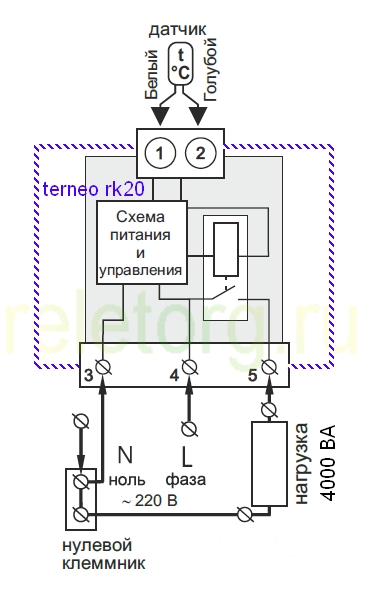

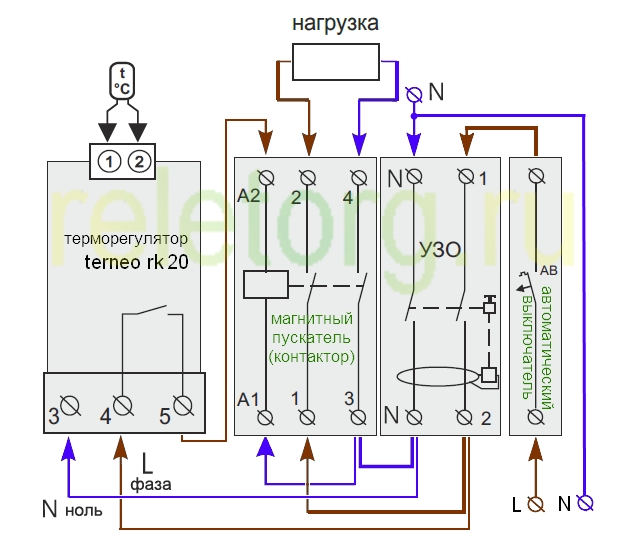

Стандартная и схема включения нагрузки через контактор, представлены по данным ссылкам. Хотя, справедливости ради, стоит отметить, что приобретение terneo rk20 и подключение его через контактор оправдано в случаях отсутствия возможности приобретения terneo rk или наличия лишних денег. Элементы и процесс настройки просты и не вызывают затруднений, подробно описаны в инструкции (руководстве) по эксплуатации и вопросов не вызывают (а если и есть, то мы оперативно на них стараемся ответить).

Подробнее с техническими характеристиками данного реле температуры и его возможностями можно ознакомиться в ниже приведенной таблице.

 Таблица – Основные технические характеристики.
