Реле контроля тока РТ-40У AC100-400V УХЛ4

 Реле контроля тока РТ-40У AC100-400V УХЛ4
 Реле контроля тока РТ-40У AC100-400V УХЛ4
 Реле контроля тока РТ-40У AC100-400V УХЛ4
 Реле контроля тока РТ-40У AC100-400V УХЛ4
 Реле контроля тока РТ-40У AC100-400V УХЛ4
 Реле контроля тока РТ-40У AC100-400V УХЛ4
 Реле контроля тока РТ-40У AC100-400V УХЛ4

Реле тока РТ-40У предназначено для применения в схемах релейной защиты и автоматики энергетических систем в качестве устройства, реагирующего на превышение допустимого тока. Токовое реле может работать в трёх диапазонах (0,1-1А, 0,5-5А; 2,5-25А) и с внешним трансформатором тока практически без ограничения его значения.

 Реле может использоваться для контроля перегрузки электродвигателей или другого электрооборудования, для контроля потребления, токовой защиты, диагностики состояния оборудования (замыкание, пониженное или повышенное потребление тока). Далее…

2 542 руб

Артикул 4640016934225
Бренд Меандр (MEA)
Паспорт/Руководство (PDF) Загрузить

Описание

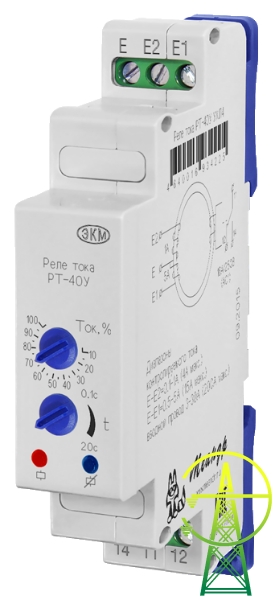

Реле выпускаются в пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность пружины замков необходимо переставить в крайние положения. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели расположены синий индикатор наличия тока в контролируемой цепи, красный индикатор состояния контактов встроенного исполнительного реле, регулятор времени срабатывания «t» после превышения установленного токового порога, регулятор порога срабатывания "Ток %".

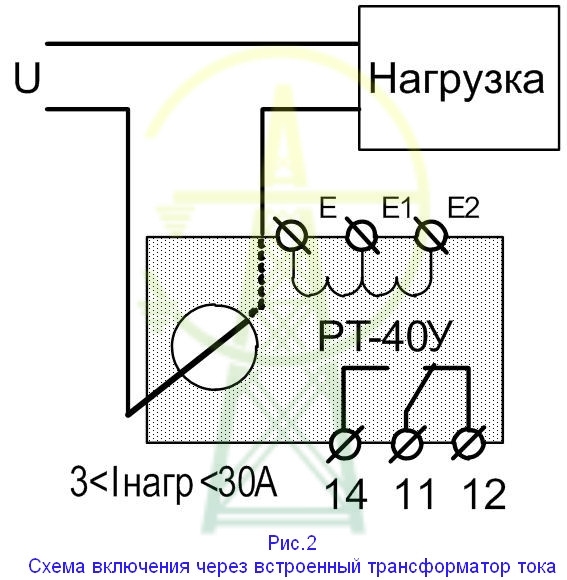

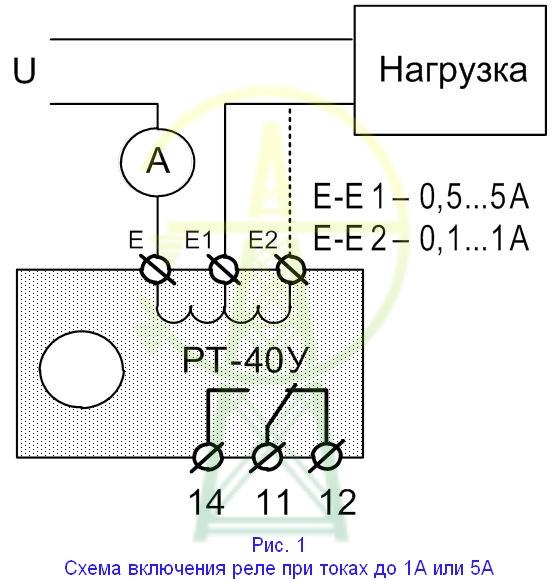

Реле не требует оперативного питания и подключается непосредственно в измеряемую цепь для контроля тока в диапазоне до 1А или до 5 Ампер. Для диапазона тока 5-30А питание обеспечивается от встроенного трансформатора тока. Подключение реле осуществляется к клеммам Е-Е1 для диапазона 5А, к клеммам Е-Е2 для диапазона тока 1А, (Рис.1). Для контроля тока в диапазоне 30А, провод с током пропускается через боковое отверстие в корпусе прибора (Рис. 2).

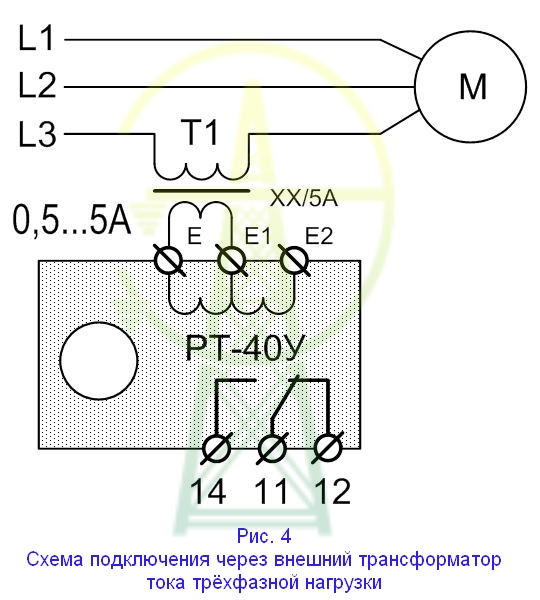

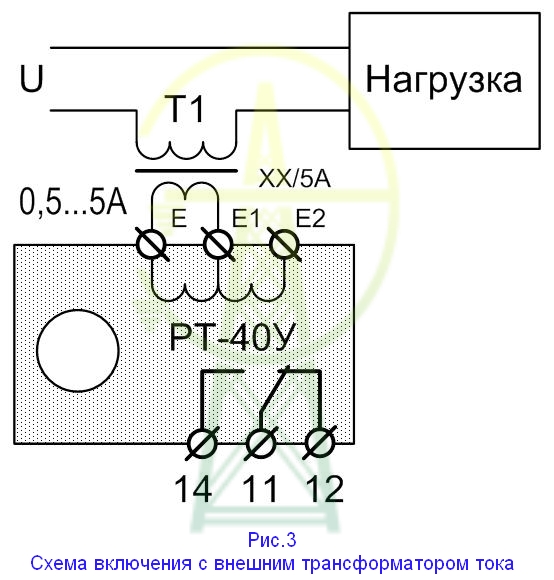

 Для контроля значений тока превышающего 30А, следует применять стандартные трансформаторы тока ХХ/5А.

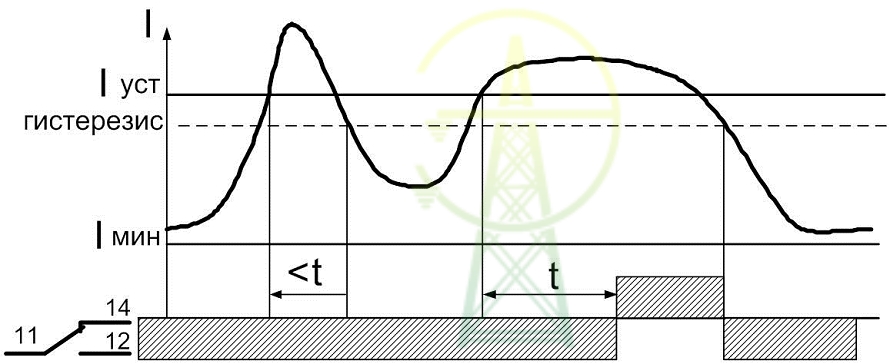

  Если измеренное значение тока превысит установленное пороговое значение, исполнительное реле включится после отсчёта установленной потенциометром «t» выдержки времени. Если во время этого отсчёта значение тока вернётся в пределы установленных значений, работа будет продолжена без переключения исполнительного реле.



При снижении тока ниже порога срабатывания, реле выключается без задержки. Порог срабатывания устанавливается верхним потенциометром, в пределах 10...100% от максимального значения тока диапазона; - 1А, 5А или 30А.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕЛЕ РТ-40У

Параметр

Ед.изм.

РТ-40У

Питание



От контролируемого тока

Номинальная  частота измеряемого тока

Гц

45…65, 400*

Измерительная цепь:

- клеммы Е - E2

- клеммы Е - E1

- бесконтактный способ - встроенный трансформатор тока

А

0,1—1

0,5—5

3-30

Термическая устойчивость при длительном протекании тока:

- вход Е-E2 - 1А

- вход Е-E1 - 5А

- встроенный трансформатор тока - 30А

А

4

15

200

Регулировка порога срабатывания от максимального значения диапазона

%

10 - 100

Погрешность установки порога срабатывания

%

15

Гистерезис

%

5

Регулируемая задержка срабатывания

с

0,2 - 20

Максимальное коммутируемое напряжение

В

400 (AC1/5A)

Максимальный коммутируемый ток (АС1): АС250В 50Гц (АС1)/DC30В (DC1)

А

16

Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30B (DC1)

ВА/Вт

4000/480

Максимальное напряжение между цепями измерения и контактами реле

В

АС2000 (50Гц -1мин)

Потребляемая мощность, не более

ВА

2

Механическая износостойкость, не менее

циклов

10х106

Электрическая износостойкость, не менее

циклов

100000

Количество и тип контактов



1 переключающий

Диапазон рабочих температур (по исполнениям)

0С

      -25…+55 (УХЛ4)

-40…+55 (УХЛ2)

Температура хранения

0С

-40...+70

Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)



уровень 3 (2кВ/5кГц)

Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)



уровень 3 (2кВ А1-А2)

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)



УХЛ4 или УХЛ2

Степень защиты по корпусу/по клеммам по ГОСТ 14254-96



IP40/IP20

Степень загрязнения в соответствии с ГОСТ 9920-89



2

Относительная влажность воздуха

%

до 80 (при 250С)

Рабочее положение в пространстве



произвольное

Режим работы



круглосуточный

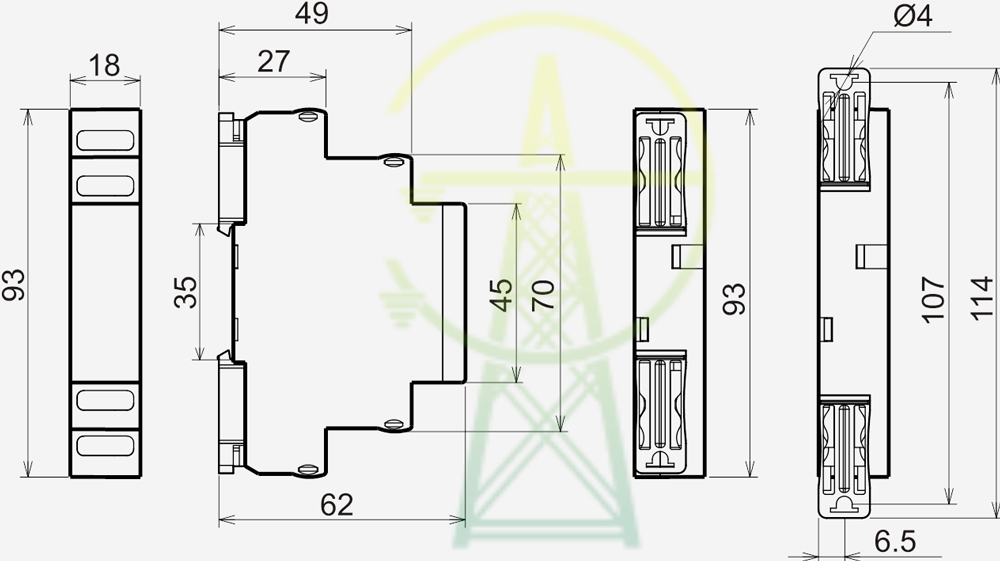

Габаритные размеры

мм

18х93х62

Масса

кг

0,095

* Специальное исполнение
