Обзор реле наряжения торговой марки RBUZ.
Уважаемые посетители нашего портала reletorg.ru, доброго вам дня.
В данном материале хотим представить Вашему вниманию обзор продукции, выпускаемой компанией ООО «ДС Электроникс». Специализация данной компании заключается в производстве реле напряжения, реле тока, трёх и одно фазных указателей напряжения (торговая марка RBUZ) и терморегуляторов для поддержания заданной температуры и обогрева различных объектов (торговая марка TERNEO). Перечень продукции не занял много времени, но, сколько моделей присутствует при этом в каждой из представленных групп, заслуживает особого внимания.
В данной статье мы рассмотрим лишь реле напряжения, которые, несмотря на свои сходства, имеют и ряд отличительных особенностей, как между собой, так и от других производителей аналогичной продукции.
Итак, реле напряжения торговой марки RBUZ выпускаются в двух вариантах применения - в щитовом исполнении (для монтажа в щит с креплением на стандартную 35 мм din-рейку) и розеточном исполнении (для подключения непосредственно уже в существующую электросеть квартиры, дома, офиса, производственного помещения или иного объекта). Эти варианты предусматривают контроль только за однофазным напряжением. И в каждом из этих двух вариантов, при сохранении технологических особенностей и отличий, уже требуется необходимость выбора Потребителя конкретного изделия по отдельным показателям. Рассмотрим подробнее группы приборов, что общего и в чём их отличия?
По конструктиву исполнения щитовые приборы выполнены в абсолютно одинаковых корпусах, начиная с модели в 16А и до 63А номинальной токовой нагрузки. Помимо того, что корпус выполнен в соответствие с правилами и нормами противопожарной безопасности из качественного самозатухающего поликарбоната, он имеет прекрасные эргономические показатели при использовании. Данный вид пластика обладает повышенной стойкостью к механическим воздействиям (царапины, удары и напряжения), позволяет выполнить корпус очень высокого качества, и по внешнему виду и по тактильным ощущениям. По ширине все устройства занимают три стандартных модуля (3 х 18мм), то есть 54 мм. Надписи сделаны методом лазерной гравировки, что позволяет сохранить
нанесённую информацию на весь срок службы прибора. Яркая, трёх разрядная семи сегментная светодиодная матрица производит визуальное отображение информации, в зависимости от выбранного режима индикации, в том числе в тёмном помещении на значительном удалении. Дополнительно, у каждого реле напряжения, имеется возможность подстройки (юстировки) индикации измеряемого значения напряжения в пределах ±20V. Это сделано для удобства обслуживающего персонала, который часто использует только своё измерительное оборудование, заслуживающее исключительное доверие. (Из личного опыта - одновременное использование одинаковых приборов, при этом с индикацией различных значений одного и того же напряжения вводит Потребителей в чувство обеспокоенности).
Для увеличения срока службы контактов выходного (исполнительного) реле, коммутация контактов происходит в моменты, приближенные к токовой паузе. В это время, при смене направления переменного тока происходит наименьшая эмиссия электронов с поверхности контактов при разрыве цепи.
Реле напряжения во всех моделях щитового исполнения (маркировка, кстати, данных изделий начинается символом D) имеет мощные обжимные клеммы с дополнительной внутренней насечкой на их поверхности, которая обеспечивает дополнительную надёжную фиксацию проводников при подключении.
Из очень удобных свойств, при использовании приборов подобного рода, не можем не отметить способность сохранять в энергонезависимой памяти изделия последнее значение напряжения, которое вызвало его отключение. То есть – это именно то напряжение, из-за которого произошло последнее отключение устройства.
Итак, уточняем, что всеми перечисленными функциями обладают устройства RBUZ D16, RBUZ D25, RBUZ D32, RBUZ D40, RBUZ D50 и RBUZ D63. Как не трудно догадаться цифры в обозначении указывают на значение номинального (длительно допустимого) тока. При этом, Производитель указывает на допустимое увеличение токовой нагрузки (кратковременно - до 10 минут) на величину от 4 до 10 Ампер в зависимости от номинального тока реле. Более детально, об этом указано в Таблице №1 «Основные параметры выпускаемых реле напряжений».
Кроме этого, в ассортименте производителя (Компании «ДС Электроникс») есть модификации указанных приборов с маркировкой символом t в конце обозначения. Дело в том, что имея все вышеуказанные достоинства, данные приборы обладают рядом дополнительных отличий и особенностей.
Во-первых, данные приборы производят дополнительно контроль температуры внутри изделия вблизи клемм внешнего подключения. Таким образом, превышение установленного значения в 80°С (вызванное, например, ослаблением момента затяжки проводника в клемме или длительной перегрузкой по току) вызовет отключение передачи электроэнергии потребителю (разрыв контактов исполнительного реле). Подключение нагрузки произойдёт автоматически, при снижении температуры до 60°С, которое может быть необходимо в случае работы нагрузки ответственного характера (например, холодильник на даче во время отсутствия жильцов).
Во-вторых, эти модели имеют возможность при определённых и незначительных превышениях контролируемого напряжения (импульсные кратковременные помехи) блокировать ложное срабатывание. Так называемая двух и трёх ступенчатая задержка отключения на основе временной характеристики ITEC. Данный режим позволяет производить более точный контроль, который исключит ложные и необоснованные отключения, которые не добавляют удобства в повседневной жизни потребителей.
Третье отличие, в определении значения величины (по заявлению производителя) напряжения, которое в дальнейшем используется для отработки заданного алгоритма работы. Использование среднеквадратичного (RMS) значения, а именно это значение измеряют указанные реле напряжения. Стоит отметить, что в технике измерения данное значение является почти общепринятой нормой, в частности и потому, что упрощает многие электротехнические расчёты. (И это уточнение производителя порождает вопрос, а какое тогда значение напряжения измеряют другие выпускаемые им приборы, т.е. без индекса t в обозначении, если это является отличительной особенностью?) Таким образом, измерение указанного значения переменного напряжения даёт величину, в меньшей степени зависимую от помех и ошибок, в отличие от многих других возможных значений (амплитудное, среднее за период и др.).
Это, если так можно выразиться, отличительные особенности, которые заявлены в технических характеристиках и описаниях производителя, «лежат на поверхности» для пользователя-потребителя. Что же ещё можно и нужно сказать о достоинствах данной продукции?

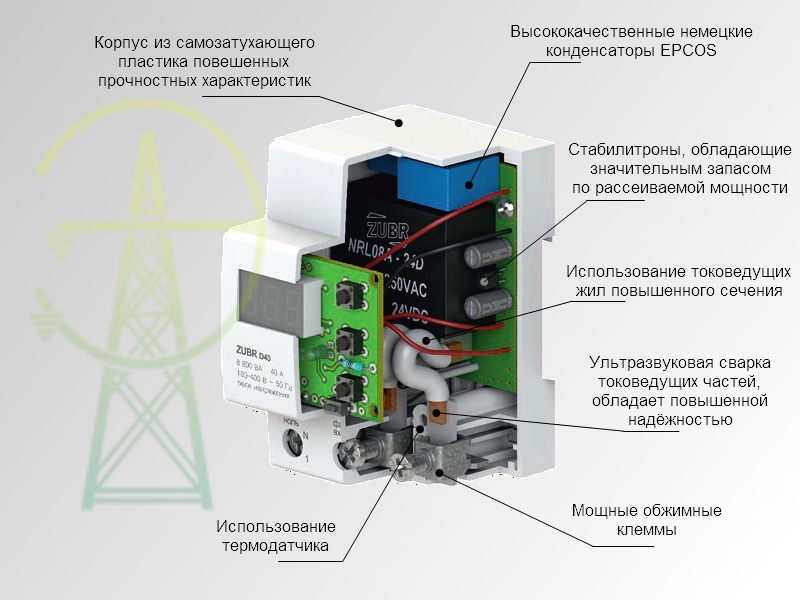

Заглянем внутрь данного изделия, что можем увидеть там?
К скрытым достоинствам данного прибора, ещё не отмеченными нами ранее, следует отнести использование высококачественных и надёжных конденсаторов немецкой фирмы "EPCOS", стабильно сохраняющие свои параметры на протяжении длительного срока эксплуатации, стабилитроны с повышенной площадью отведения тепла, изолированные токоведущие жилы с малым внутренним сопротивлением и паразитным выделением тепловых потерь за счёт значительного внутреннего сечения.
Качественная пайка с последующей промывкой флюса и маска печатной платы делают реле RBUZ ещё более надёжными, что смело позволяет увеличить гарантийный срок всех реле напряжения до 5 лет!
Вдумчивый читатель можем задать вполне резонный и уместный вопрос – если указанные достоинства присущи всем реле, зачем производитель выпускает несколько модификаций, отличающихся друг от друга только номинальным током реле? Значительно проще выпустить
Таблица 1. Основные параметры выпускаемых реле напряжений.
Модель
Напряжение питания (V,
AC 50Гц)
Нижний регулируемый предел напряжения (V)
Верхний регулируемый предел напряжения (V)
Полная номинальная мощность нагрузки (ВА)
Длитель-но допусти-мый номиналь-ный ток (А)
Кратко-временно допустимый, до 10 мин. ток (А)
Щитового исполнения с установкой на din-рейку
D16
100-400
120-210
220-280
3500
16
25
D25, D25t
5500
25
30
D32, D32t
7000
32
40
D40, D40t
8800
40
50
D50, D50t
11000
50
60
D63, D63t
13900
63
80
Розеточного исполнения
R116Y
100-400
120-210
220-280
3000
16
-
R216Y
R316Y
R616Y
одну модель с максимально допустимой мощностью и предложить её на рынок?
Производитель, проявив заботу о покупателе, с целью максимального удовлетворения спроса, не пошёл по данному пути, и сделав расширенное предложение, добился эластичности в ценовом предложении данных приборов. Судите сами, при стоимости модели D25t в 2180 рублей и D63t в 3370 рублей, вторая модель дороже первой более чем на 54%. Стоит ли переплачивать, если Вам необходимо сделать распределённый контроль по разным нагрузкам или контролировать сеть через внешний коммутационный аппарат (контактор, магнитный пускатель или твёрдотельные реле)? И это не самая дешевая модель, где применяя тот же контактор с большей токовой нагрузкой, чем 63А, выгода покупателя будет ощутимее.

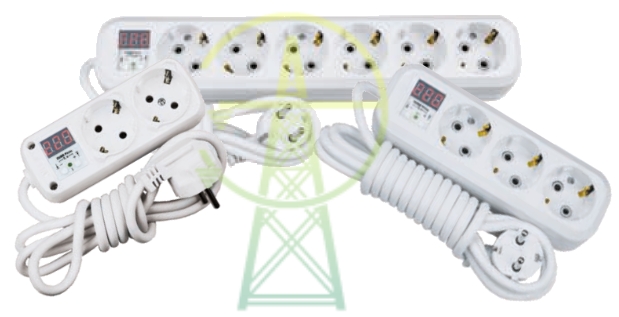

Что можно сказать о розеточных вариантах предлагаемых реле напряжения, а именно это модели с условным обозначением R116y, R216y, R316y и R616y? Из обозначения становится понятным, что первая цифра указывает на возможное количество одновременно подключаемых нагрузок, а вторая на общий их номинальный ток. Абсолютно идентичные и в техническом и в технологическом плане устройства по отношению с моделью RBUZ D16. Более того, вся электронная начинка и исполнительное электромеханическое реле разрыва цепи одинаковые.
Для всех розеточных моделей этого ряда использована такая же схем управления и коммутации, с тем отличием, что конструктивно предусмотрено одновременное использование большего количества чувствительных к перепадам напряжения нагрузок. Главное условие, общая суммарная мощность при этом не должна превышать 3000 ВА.
Это крайне удобно при одновременном подключении нескольких единиц видео и аудио аппаратуры, или холодильника, морозильной камеры и стиральной машины, которые могут располагаться в непосредственной близости друг от друга. Мощность каждой единицы и коэффициент одновременной работы могут позволить такое включение.
Из всего выше сказанного можно сделать следующие выводы и предположения, что все представленные к нашему обзору устройства выполнены на достойном техническом уровне. Есть определенные моменты, над которыми производителю ещё придётся потрудиться при создании абсолютно совершенной модели. Однако уже в данном виде приборы обладают лучшими или по крайней мере сопоставимыми показателями в сравнении с аналогичными моделями других производителей.
О достоинствах продукции много рассказано на различных ресурсах интернета (что читатель может найти абсолютно самостоятельно), но наиболее объективным считаем анализ приведённый на портале MASTERCITY, по приведённой ссылке.
Мы же со своей стороны гарантируем оперативный сервис как в поставке всех продуктов данной компании, так и проведении гарантийных обязательств производителя перед покупателем в полном объёме.
